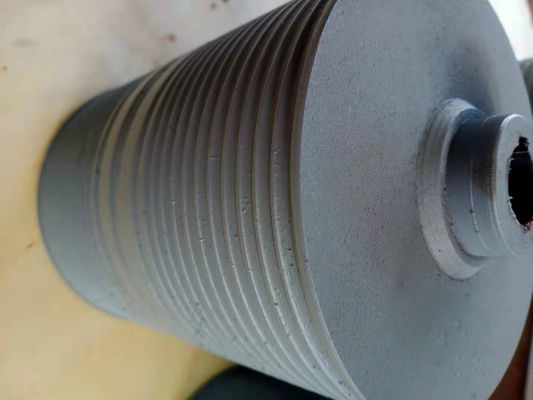

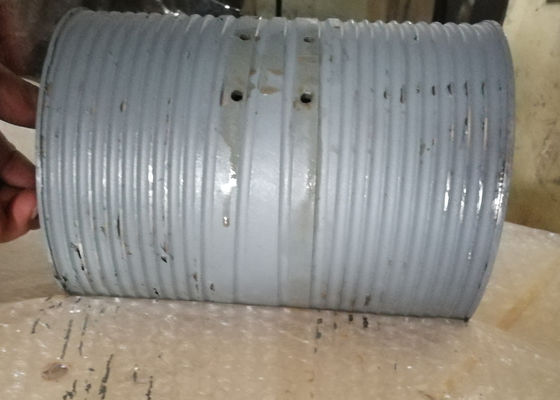

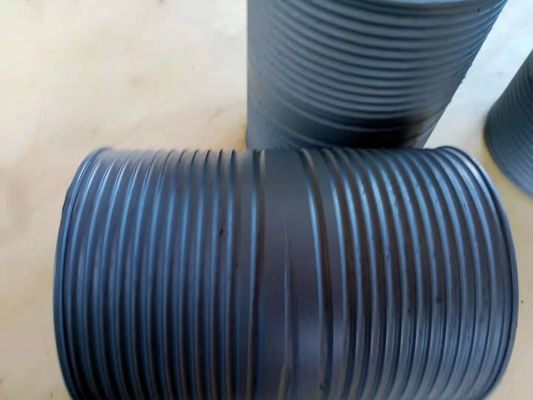

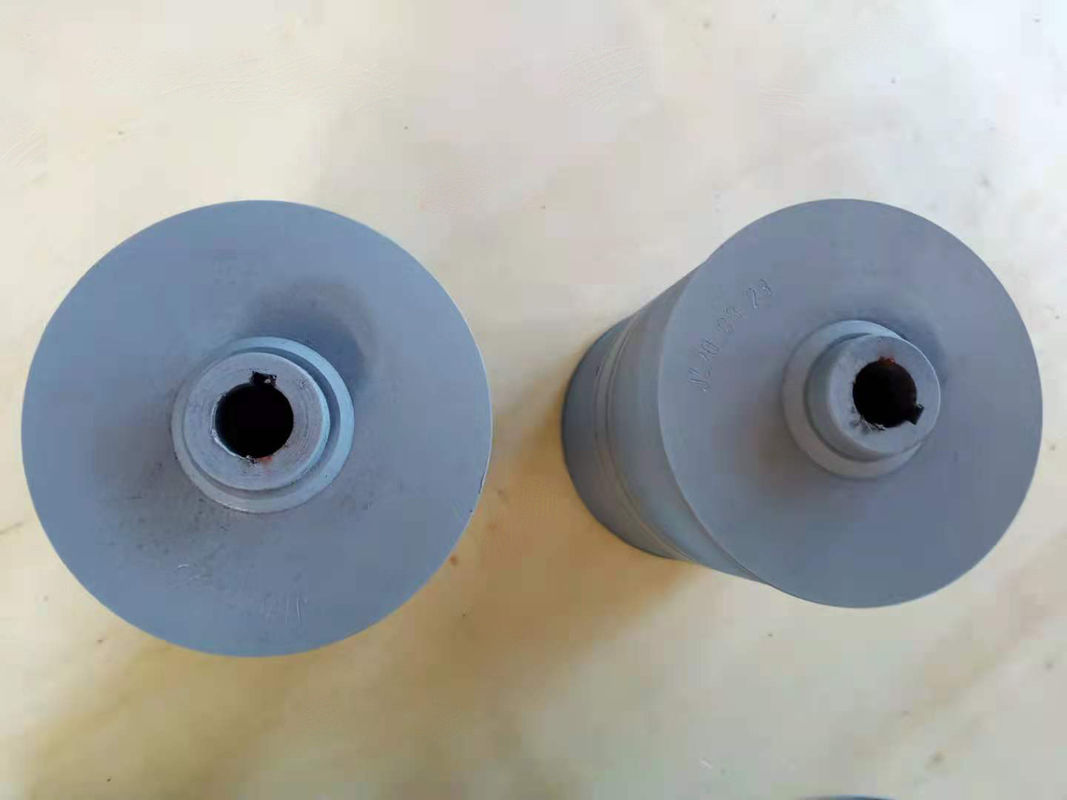

Kule Kaldırma Vinç için Karbon Çelik Halat Tamburu Çift Yivli Vinç Tamburu
Yivli Vinç Tamburu Tanıtım
Yivli Vinç Tambur Malzemesi: Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik, Alüminyum, Yüksek Mukavemetli Çelik, vb.
Malzeme Standartları: GB, AISI, ASME, ASTM, JIS, DIN, ...
Ortam Sıcaklığı: -40 °C ila +45 °C
Depolama Ortam Sıcaklığı: -40 °C ila +50 °C
Oluk Tipi Tambur: Spiral Oluklar veya Lebus Oluklar
Tamburun Dönüş Yönü: Sol veya Sağ
İşleme yöntemi: Makine İşi
Tel Halat Çapı: 3 MM~100 MM
İşleme Ekipmanları: CNC işleme merkezi
Yivli Vinç TamburuTteknik parametreler
| Numara: |
Tel çapı (mm) |
Çekme Kuvveti (KN) |
Dönüş Yönü |
Tambur Çapı (mm) |
davul uzunluk (mm) |
| 1 |
3~8 |
3~10 |
Sol, Sağ |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Sol, Sağ |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Sol, Sağ |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Sol, Sağ |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Sol, Sağ |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Sol, Sağ |
>1000 |
<1000 |
Lebus oluğunun servis koşulları
1. Tambur flanşları, yük altında dahi her koşulda tambur duvarına dik olacaktır.
2. Halat, oluk duvarına çarpacak şekilde, sarma işlemi sırasında gerilim altında tutulmalıdır.Sarma bu koşulu sağlayamadığında baskı silindiri kullanılmalıdır. Genellikle halat geriliminin en az %2 kopma gerilimi veya %10 çalışma yükü olması tavsiye edilir.
3. Filo açısı aralığı genellikle hiçbir zaman 1,5 dereceden fazla ve 0,25 dereceden az olmamalıdır.
4. Tamburdan çıkan tel halat kasnağı dolaşırken, kasnağın merkezi tamburun merkezinin üzerinde olmalıdır.
5. Halat, maksimum yük altında bile gevşek değil, yuvarlak tutulmalıdır.
6. Halat, dönme önleyici yapıda olmalıdır.
Pls, farklı yük altında halat çapının değişimini ölçün
Yivli Vinç Tamburu Yapı
Oluk TamburKompozisyon:Tambur çekirdeği, Flanşlar, Mil, Vb
İşleme: Yivli halat tamburları doğrudan kendilerine kesilir. Flanşlı vinç tamburu, LBS yivi, müşterilerin gereksinimlerine göre doğrudan tambur gövdesine kesilir, flanşlar ya kaynaklı ya da vidalı cıvatalıdır.oluk geometrisi halat yapısı, çapı ve uzunluğu ve uygulamaya göre belirlenir.tambur, fiili çalışma koşulları için gerekli montaj boyutlarına sahiptir.
Ürün uygulaması:
1. Açık Deniz Deniz makineleri: Açık deniz petrol vinci vinci, Demirleme vinci, Çekiş vinci, İnsan sürme vinci, Çapa vinci, Hidrolojik vinç
2. Mühendislik makineleri: Kablo vinci, Kule vinci, Kazık makinesi, Hidrolik vinç
3. Petrol sahası endüstrisi: Petrol sondaj kulesi, Petrol traktör vinci, Petrol workover teçhizatı, Römorka monte pompa ünitesi vinci, Günlük vinci, vb.
4. İnşaat makineleri: Bina silme duvar vinci, Sargı vinci, Irgat
5. Madencilik vinci: Sevk vinci, Pervane çekme vinci, Batan vinci, vb.
6. Vinç makineleri: Köprü kaldırma makinesi, Kule vinci, Portal vinci, Paletli vinç vinci
