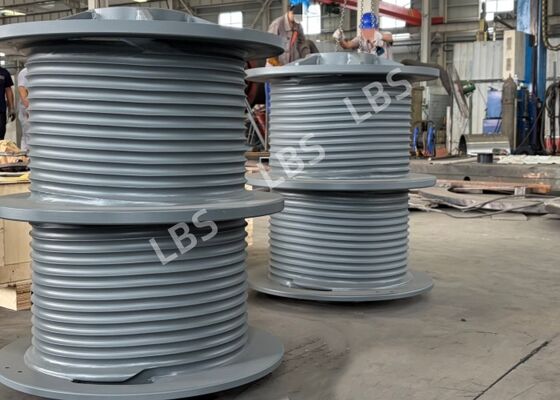

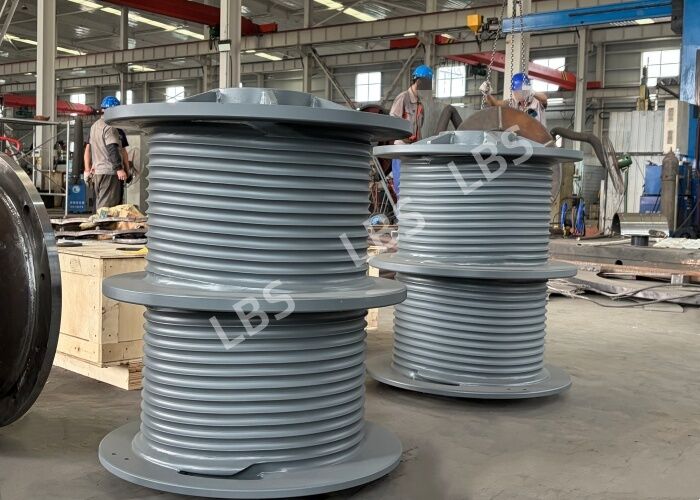

24mm Tel Halatı için Cıvatalı 60° Katlanmış Lebus Yivli Çift Tambur

1. Ürün Açıklaması

Bu, Q355D yüksek mukavemetli düşük alaşımlı çelikten üretilmiş bir Lebus yivli çift tamburdur. Bölünmüş simetrik çift yiv yapısına sahiptir, toplam tambur uzunluğu 900±0.3 mm ve dış çapı Φ710'dur. 60° katlanmış Lebus halat yivleri ile donatılmıştır. Sol ve sağ helisel yivler tamamen simetriktir: sol helis halatı soldan sağa sarar, sağ helis ise halatı sağdan sola sarar. Her katmanda 13.5 sarım olmak üzere 2 katman ve 0° başlangıç açısı ile çelik tel halatın düzenli çift yönlü sarılmasına olanak tanır.

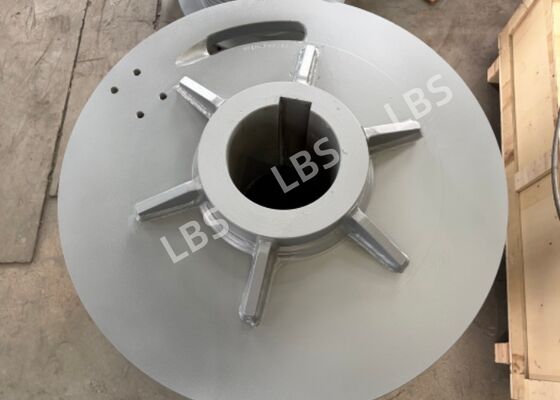

Ürün, kaynaklı montaj yapısını benimser. Kalınlığı ≥12 mm olan çelik plakalar için yivler, GB985-88 ve GB986-88 kaynak standartlarına uygun olarak işlenir. Tüm keskin kenarlar çapakları alınmış ve yuvarlatılmıştır; kaynaklar cüruftan temizlenmiş ve pürüzsüzce zımparalanmıştır. Hassas işlenmiş halat yivleri, çelik tel halatın pürüzsüz sarılmasını sağlar ve halat ezilme, ısırma ve düzensiz sarılma risklerini azaltır. Montaj cıvata delikleri, vinçlere ve kaldırma ekipmanlarına doğrudan montaj için her iki uçtaki flanşlarda düzenlenmiştir, açık deniz ve inşaat makineleri kaldırma çalışma koşulları için uygundur.

2. Ürün Parametresi

3. Ürün Avantajı

(1) 60° Katlanmış Lebus Halat Yiv Tasarımı: Simetrik sol ve sağ helisel yivler, çelik tel halatın düzgün çok katmanlı sarılmasını sağlar, halat ezilmesini, zıplamasını ve ısırmasını önler, tel halatın hizmet ömrünü büyük ölçüde uzatır ve bakım maliyetlerini düşürür.

(2) Yüksek Mukavemetli Malzeme: Q355D yüksek mukavemetli düşük alaşımlı çelik, mükemmel düşük sıcaklık darbe performansı, yorulma direnci ve yük taşıma kapasitesi sunar, ağır yük ve deniz aşındırıcı ortamları için idealdir.

(3) Hassas Simetrik Helisel Yapı: 0° başlangıç açısına sahip tamamen simetrik sol ve sağ helis, senkronize ve kararlı çift yönlü halat sarılmasını, tamburun her iki ucunda dengeli yükü ve daha pürüzsüz vinç çalışmasını sağlar.

(4) Olgun Kaynak Teknolojisi: Kalın plakalar ulusal kaynak spesifikasyonlarına göre yivlenir, kaynaklar zımparalanır. Yüksek kaynak mukavemeti ve alternatif yüklere karşı direnç, sağlam ve güvenilir genel yapıyı garanti eder.

(5) Hassas İşleme: Kritik boyutlar sıkı toleranslar dahilinde kontrol edilir. Flanşların ve iç deliklerin geometrik toleransları gereksinimleri karşılar, yüksek montaj doğruluğu ve iyi kurulum eş merkezliliği sağlayarak ekipman titreşimini azaltır.

(6) Optimize Edilmiş Yüzey İşleme: Çapakları alınmış ve yuvarlatılmış keskin kenarlar artı cilalı kaynaklar, gerilim yoğunluğunu ortadan kaldırır ve tel halatın kesilme hasarını önler.

4. Uygulama Senaryoları

Başlıca açık deniz mühendisliği ağır kaldırma ekipmanlarında kullanılır, bunlar arasında açık deniz platform vinçleri, deniz güverte vinçleri, açık deniz petrol ve gaz sondaj platformları, gemi kaldırma ekipmanları ve yüzer vinç vinç sistemleri bulunur. Ayrıca ağır liman vinçleri ve maden vinçleri için de geçerlidir.
