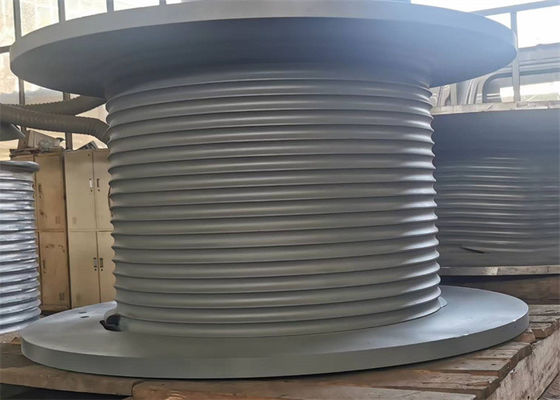

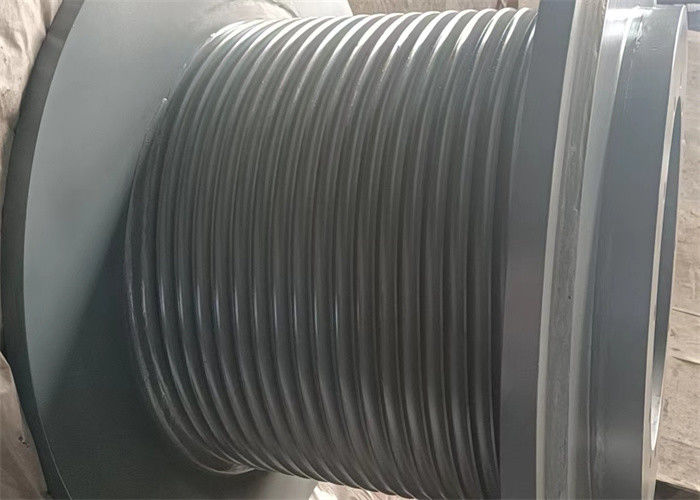

LEBUS Halat Yivli Ağır Hizmet Tipi 35T Kapasiteli Vinç Vinç Tamburu
ürün tanıtımı
Yivli Vinç Tamburu Malzemesi: Karbon Çeliği, Alaşımlı Çelik, Paslanmaz Çelik, Alüminyum, Yüksek Mukavemetli Çelik, Vb.
Malzeme Standartları: GB, AISI, ASME, ASTM, JIS, DIN, ...
Ortam Sıcaklığı: -40 °C ila +45 °C
Depolama Ortam Sıcaklığı: -40 °C ila +50 °C
Yivli Tambur Tipi: Spiral Yivler veya Lebus Yivler
Tamburun Dönüş Yönü: Sol El veya Sağ El
İşleme yöntemi: Makine İşi
Tel Halat Çapı: 3 MM~100 MM
İşleme Ekipmanı: CNC işleme merkezi
yapı türleri
Oluklu vinç tamburu esas olarak aşağıdaki üç tip yapıya sahiptir:
1. ekleme tipi.Bu yapıda önce halat oluğu gövdesi 4 adet kiremit haline getirilmekte ve daha sonra 4 adet kiremit oluğu ve hafif tambur gövdesi birleştirilerek birbirine kaynatılmaktadır.
2. yekpare, halat yivi doğrudan tambur gövdesi üzerinde yer alır, halat yivi ve tambur gövdesi bir bütündür.
3. Kaynak tipini takın, halat oluğunu bir silindir gövdesine yerleştirin ve ardından 2 parça kiremit halinde kesin ve tambur gövdesine kaynak yapın.
Ürün yapısı
Yivli Tambur Bileşimi: Tambur göbeği, Flanşlar, Mil, Vb.
İşleme: Oluklu halat tamburları doğrudan içlerine kesilir. Flanşlı vinç tamburu, LBS oluğu doğrudan tamburun gövdesine kesilir, müşterilerin gereksinimlerine göre flanşlar kaynaklı veya vidalı cıvatalıdır.oluk geometrisi halat yapısı, çapı ve uzunluğu ve uygulamaya göre belirlenir.tambur, gerçek çalışma koşulları için gerekli montaj boyutlarına sahiptir.
Ürünavantaj:
LBS yivli tambur, tel halat sarma problemini çözmüştür.
Sıradan akülü oluk (pürüzsüz) tambur ve sarmal halat oluk tamburu ile karşılaştırıldığında, LBS halat oluğu çok katmanlı tel halat makarasında bariz avantajlara sahiptir, LBS özel oluk sistemi tel halatın makarasını pürüzsüz hale getirir ve her bir tabakanın yükü eşit olarak dağıtılır , halatın kullanım ömrünü uzatır, tel halatın hasar görmesini azaltır, ekipmanın çalışma güvenliğini artırır ve halat değiştirmek için mekanik ekipmanın kapanma sorununu azaltır.
Tteknik parametreler
| HAYIR: |
Tel çapı (mm) |
Çekme Kuvveti(KN) |
Dönüş Yönü |
Tambur Çapı(mm) |
Davul Uzunluğu (mm) |
| 1 |
3~8 |
3~10 |
Sol El, Sağ El |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Sol El, Sağ El |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Sol El, Sağ El |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Sol El, Sağ El |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Sol El, Sağ El |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Sol El, Sağ El |
>1000 |
<1000 |
Ürün uygulaması:
a.Crane makineleri: Köprü kaldırma makinesi, Kule vinci, Portal vinci, Paletli vinç vinci, vb.
b,Petrol endüstrisi: Petrol sondaj kulesi, Petrol traktör vinci, Petrol workover teçhizatı, Römork üstü pompalama ünitesi vinci, Tomruk vinci, vb.
c.Offshore Denizcilik makineleri: Offshore petrol vinci, Demirleme vinci, Çekiş vinci, İnsan sürme vinci, Çapa vinci, Hidrolik vinç, vb.
D.İnşaat makineleri: Bina silme duvar vinci, Sarma vinci, Irgat, vb.
e.Mühendislik makineleri: Kablo vinci, Kule vinci, Kazık makinesi, Hidrolik vinç, vb.
F.Maden vinci: Sevk vinci, Prop-çekme vinci, Batan vinci, vb.
Çizimin Anahat Yapısı
İşleme Tekniği
