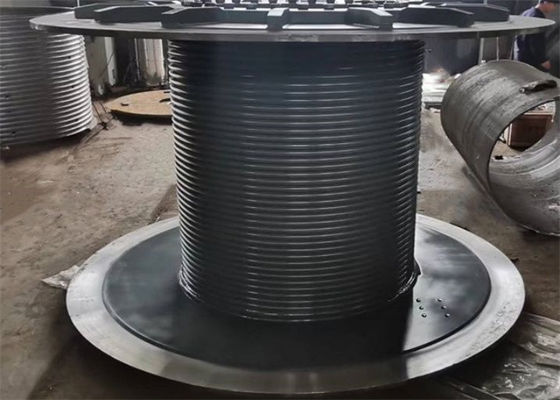

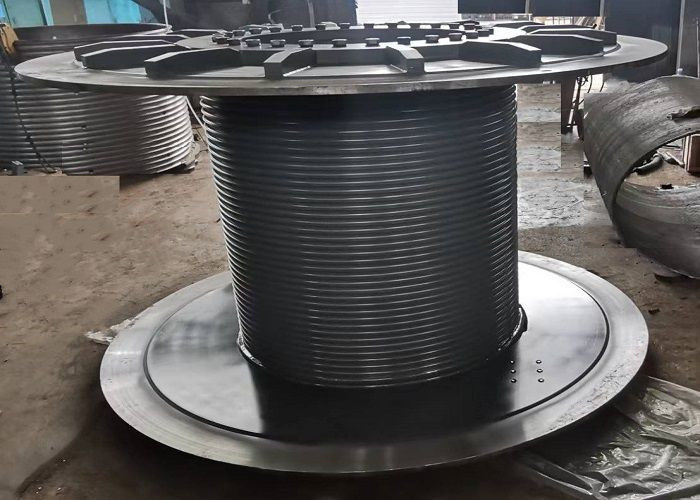

Büyük vinç vinç davul ile Lebus oluklar sarma kablo ipi Otomatik sıra
Önizleme
Vinç davul, vincin önemli bir parçasıdır. Yaralı tel ipinin bir ucu bir ip klemesi ile davul ip soketine sabitlenir ve diğer ucu.Gökyüzü arabasının rehber tekerleği, trolley katran grubuna dahil edilir., ve trolley katran grubu kurulur. kancalar, musluklar ve matkap boru ipleri ile donatılır. vinç çalışırken, sarılır.Davul üzerindeki çelik tel ipi, davulun pozitif ve negatif dönüşü yoluyla halatı sarma ve serbest bırakma eylemi gerçekleştirir. Davul, tel ipinin hızlı ip gerginliğini taşır ve davul yapısı dayanıklılığı karşılamalıdır. Dışarıda, aynı zamanda tel ipinin düzgün bir şekilde sarılmasını sağlamak için.
TEknik parametreler
| Hayır. |
Kablo çapı ((mm) |
Çekim gücü ((KN) |
Dönüş yönü |
Davul çapı ((mm) |
Davul Uzunluğu ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Sol el, sağ el. |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Sol el, sağ el. |
>320 |
< 1000 |
| 3 |
18 ~ 24 |
20 ~ 80 |
Sol el, sağ el. |
>480 |
< 1000 |
| 4 |
26 ~ 32 |
100 ~ 120 |
Sol el, sağ el. |
>640 |
< 1000 |
| 5 |
34 ~ 40 |
150~200 |
Sol el, sağ el. |
> 800 |
< 1000 |
| 6 |
42 ~ 50 |
240~400 |
Sol el, sağ el. |
> 1000 |
< 1000 |
Ürün Tanıtımı
Çukurlu vinç davul malzemesi: Karbon çelik, alaşımlı çelik, paslanmaz çelik, alüminyum, yüksek dayanıklı çelik vb.
Malzeme standartları: GB, AISI, ASME, ASTM, JIS, DIN, - Evet.
Çevre sıcaklığı: -40 ° C - + 45 ° C
Stroage Çevre sıcaklığı: -40 ° C - +50 ° C
Dalga Türü: Spiral Dalgalar veya Lebus Dalgalar
Davul dönme yönü: Sol el veya sağ el
İşleme yöntemi: Makine çalışması
Kablo halatı çapı: 3 mm~100 mm
İşleme Ekipmanı: CNC işleme merkezi
Yapısal noktaLEBUSÇukur
Matkap vincinin davul ipli kanadı, çift kırık hat yapısı şeklini benimser ve özellikleri çapraz ipli kanat ve düz ipli kanat, sırayla görünür,Böylece iki diyagonal ip oluk alanı ve davul yüzeyinde iki düz ip oluk alanı oluştururEğilmiş ip yarışı olarak adlandırılan, davul otobüsüyle çapraz olarak kesişen ip yarısına atıfta bulunur.ve düz ip oluk direk davul otobüsü ile kesişen veya flens paralel olan ip oluk anlamına gelirDiagonal güçlü yarık, ip yarığı dairesinde küçük bir oranı oluşturan ip yarığının tonlamasını kontrol eder.Yapı noktası, ekstrüzyon deformasyon problemlerini etkili bir şekilde hafifletebilir, birbirine sürtünme ve yükleme sırasında tel ipinin erken aşınması.
Lebus olukunun işlenmesi ve üretimi doğrudan bir bütün olarak davul üzerinde işlenebilir ve hatta ip olukla bir set haline getirilebilir ve bölünmüş bir tip haline getirilebilir,kurulduğunda pürüzsüz davulda sarılmışKatlanabilir ipli çukur tüpünün malzemesi karbon çelik, paslanmaz çelik, alaşımlı çelik, alüminyum veya cam lif vb.Fıçı levha yuvarlama veya dökme ile yapılabilir.
Ürün uygulaması:
1. vinç makineleri: Köprü kaldırma makinesi, kule vinci, Gantry vinci, Sürünen vinç
2Petrol endüstrisi: Petrol sondajı, Petrol traktörü kaldırma, Petrol işleme sistemi, Traylörlü pompalama ünitesi vinç, Kaynak vinç, vb.
3. Denizaltı Denizcilik makineleri: Denizaltı petrol vinci, demir vinci, çekiş vinci, insan sürüş vinci, demir vinci, hidrolik vinç
4İnşaat makineleri: İnşaat yıkama duvar vinci, sarma kaldırıcı, Windlass
5. madencilik vinci: Dispatching winch, prop-pulling winch,Sinking winch vb.
6Mühendislik makineleri: Kablo vinci, kule vinci, Piling makinesi, Hidrolik vinç
Çizim Yapısı
İşleme Tekniği
