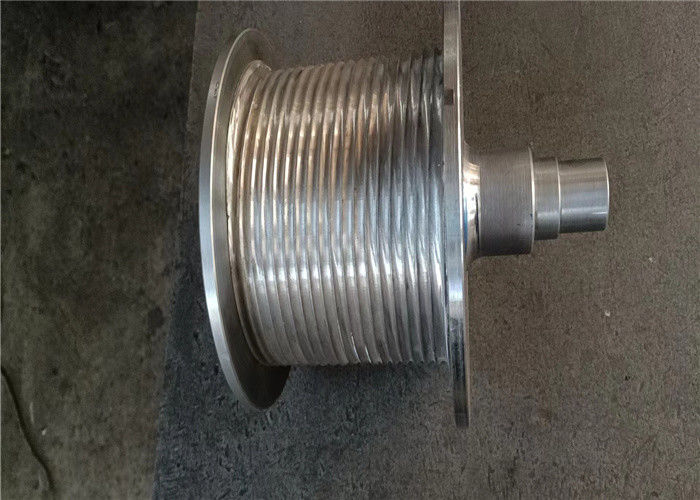

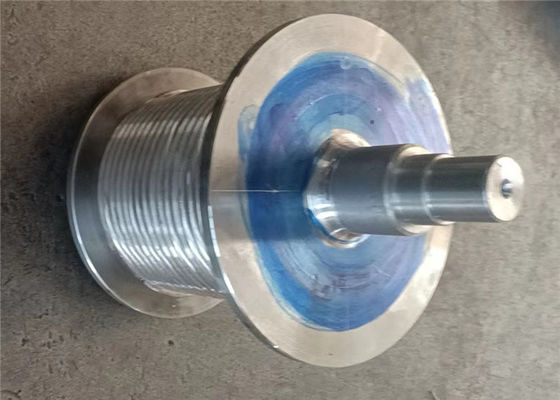

İş Makinaları Vinçlerinde Kullanılan Şaftlı Karbon Çelik Lebus Halat Tamburu
Genel görünüm
Vinç tamburu, vincin önemli bir parçasıdır.
Sarılmış tel halatın bir ucu bir halat klipsi vasıtasıyla tambur halat yuvasına sabitlenir ve diğer ucu
Gökyüzü arabasının kılavuz tekerleği, araba kasnak grubuna sokulur ve araba kasnak grubu takılır.
Kancalar, musluklar ve sondaj borusu dizileriyle donatılmıştır.Vinç çalıştığında, sarılır
Tambur üzerindeki çelik tel halat, tamburun pozitif ve negatif dönüşü yoluyla ipin sarılması ve serbest bırakılması eylemini gerçekleştirir.
Tambur, tel halatın hızlı halat gerginliğini taşır ve tambur yapısı, gücü karşılamalıdır.
Dışarıda, aynı zamanda tel halatın düzgün bir şekilde sarılmasını sağlamak için.
ürün tanıtımı
Yivli Vinç Tamburu Malzemesi: Karbon Çeliği, Alaşımlı Çelik, Paslanmaz Çelik, Alüminyum, Yüksek Mukavemetli Çelik, Vb.
Malzeme Standartları: GB, AISI, ASME, ASTM, JIS, DIN, ...
Ortam Sıcaklığı: -40 °C ila +45 °C
Depolama Ortam Sıcaklığı: -40 °C ila +50 °C
Yivli Tambur Tipi: Spiral Yivler veya Lebus Yivler
Tamburun Dönüş Yönü: Sol El veya Sağ El
İşleme yöntemi: Makine İşi
Tel Halat Çapı: 3 MM~100 MM
İşleme Ekipmanı: CNC işleme merkezi
LEBUS halat kanalı
Son yıllarda petrol sondaj vinçlerinin gelişmesiyle vinçler daha fazla ortaya çıkıyor. İletim şekli ve yapı şekli çeşitlidir, ancak vinç tamburunun sarma halatı kuralı değişmez, firmamız LEBUS halat oluklarını geliştirdi ve bariz avantajlara sahip.Çok katmanlı sarım için uygun LEBUS halat oluğu çift hat formu, çelik tel Halat bozukluğu fenomenini etkili bir şekilde azaltabilir veya önleyebilir.Çekme tamburunun tasarım sürecinde, çekme tamburunun geniş bir açılma aralığı, alt çap seçimi, kılavuz bloğunun konumu, halat yuvası yapısı, halat oluğu aralığı, halat oluğu paralel bölümün spiral açısı ve tırmanma bölümünü etkileyecektir. tambur halatının etkisi, çünkü bu, vinç tambur yapısı ve özelliklerinin incelenmesi, petrol sahası kaldırma tamburu düzensiz halat fenomenini azaltmaya veya önlemeye yardımcı olacak, tel halat ve tambur ömrünü uzatacaktır.
LBS Oluklu Avantajı
Bu sistem halen tel halatın ömrünü uzatmak için en etkili ve mükemmel yöntemdir.Testler, Tel halat spesifikasyonları ile kullanımın halat oluğuna uygun olduğunu göstermiştir, Lebus tamburu tel halatın ömrünü %500'den fazla uzatabilir.
LBS halat yivi, yükün katmanlar arasında eşit olarak dağılmasını sağlar ve uygulama, tel halatın ömrünü büyük ölçüde uzattığını kanıtlar.Aslında, test yüzeyi tel halatın ömrünü %500'den fazla uzatabilir.Tel halat hasarını azaltmak, güvenliği artırır ve makine aksama süresini azaltır.
Tteknik parametreler
| HAYIR: |
Tel çapı (mm) |
Çekme Kuvveti(KN) |
Dönüş Yönü |
Tambur Çapı(mm) |
Davul Uzunluğu (mm) |
| 1 |
3~8 |
3~10 |
Sol El, Sağ El |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Sol El, Sağ El |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Sol El, Sağ El |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Sol El, Sağ El |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Sol El, Sağ El |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Sol El, Sağ El |
>1000 |
<1000 |
Gerekli Parametreler
- Tel halat çapı veya kablo çapı (mm)
- İç çap D1(mm)
- Dış çap D2(mm)
- Flanşlar arasındaki genişlik L(mm)
- Halat kapasitesi(m)
- Malzeme:
- Dönme yönü: sol veya sağ
Çizimin Anahat Yapısı
İşleme Tekniği
