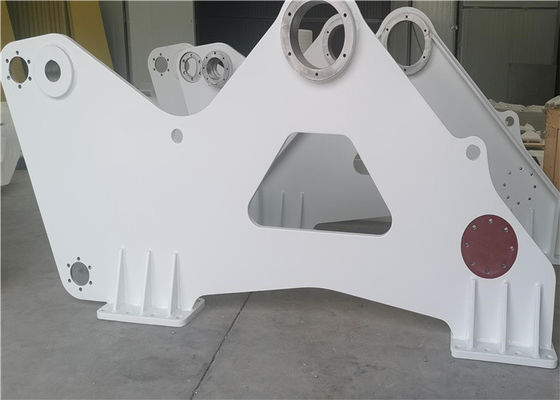

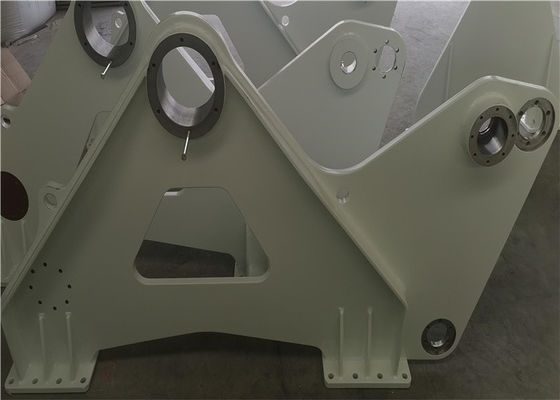

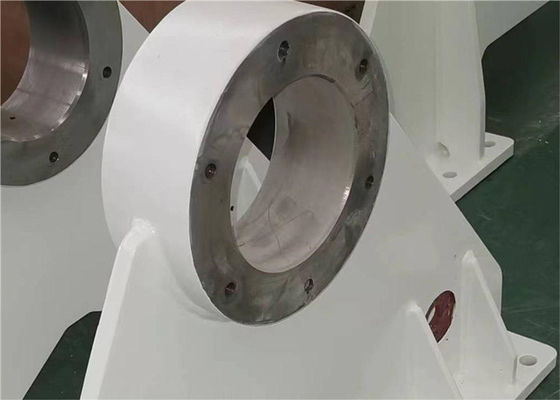

Q355D Deniz Vinci Ekipman Parçaları Braketi - Vinç Halatı Kaldırma Ve Aşağı Rulman
Ürün özelliği
Ürün adı: Q355D Deniz Vinci Ekipman Parçaları Braketi - Vinç Halatı Kaldırma ve Aşağı Rulman
Diğer adı: Marine Winch mesnet yatağı.
Standart: NS-ISO 2768mK
Askı tipi: kablo veya tel
güç: Elektrik
renk:İnerthane 990 Mavi beyaz
Halat: 100-1000mm
Halat çapı: 3-199mm
Tolerans Genel: NS-ISO 2768mK
Firmamız ağırlıklı olarak kaldırma makinaları, deniz makinaları, petrol makinaları, su koruma makinaları üzerine hizmet vermektedir. Vinçler ve vinçlerin tüm çelik parçalarını üretebilmekteyiz.
Diğer özellikler
1. Ürünlerimiz kompakt yapı, hafiflik, güvenli ve kullanımı kolay avantajlara sahiptir.
2. Ürünlerimiz, deniz güvertesi makineleri, liman, petrol, sondaj makinesi, mühendislik makineleri, madencilik, jeolojik keşif ve inşaat makineleri vb. Genel kaldırma, çekme ve diğer işler için kullanılmaktadır.
3. Ürünler, API Spec 7K “Sondaj Ekipmanı Spesifikasyonu”na göre tasarlanmış ve üretilmiştir.
4. Yüksek başlatma ve çalışma verimliliği.
5. Az gürültülü güvenilir çalışma.
Yapısal bileşim
| adet/tem |
ÖĞE |
TANIM |
TEKNİK AÇIKLAMA |
MALZEME |
YIĞIN |
|
| 1 |
1 |
Plaka |
PL30 |
S355J2+N |
146,68 KG |
|
| 2 |
2 |
Plaka |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Plaka |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Plaka |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Plaka |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Tüp kare |
w300* H300 *T12 *L1250 |
S355J2H |
26,26 KG |
|
Kaynakgereklilik
Çizimde açıkça belirtilmedikçe hiçbir parça kaynaksız bırakılmamalıdır, verimli ve kolay erişim için parçaların montajından önce keskin kenarların (kaynaklanmayacak) minimum R2.5'e yuvarlanması önerilir.
Bitirme gereksinimi
Yüzey işlemi için yeterli yapışmayı sağlamak için tüm sarp kenarları minimum R2.5'e yuvarlatılmalı, kaynak sıçrama boncukları ve cüruf tamamen temizlenmelidir, dyüzeylerdeki hasarlar törpülenmeli ve düz taşlanmalıdır, negatif kalınlık ölçümü yapılması yasaktır.
Teknik parametreler:
Test sıcaklığı ve çentikli V-çentik darbe enerjisi, 2.22 No'lu DNV kaldırma donanımlarına uygun olacaktır.Birincil ve temel kaynaklı çelik yapıdaki levhalar için değerler aşağıdaki tabloda listelenmiştir:
| Verim gerilimi Re(MPa) |
kalınlık(mm) |
sıcaklık(°C) |
Darbe enerjisi(J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
