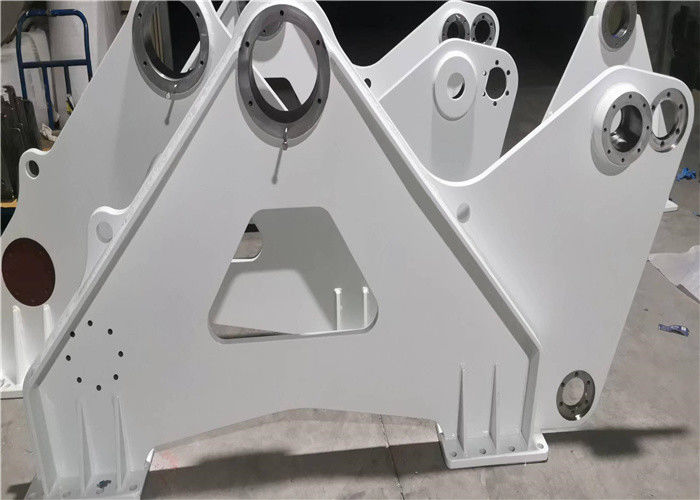

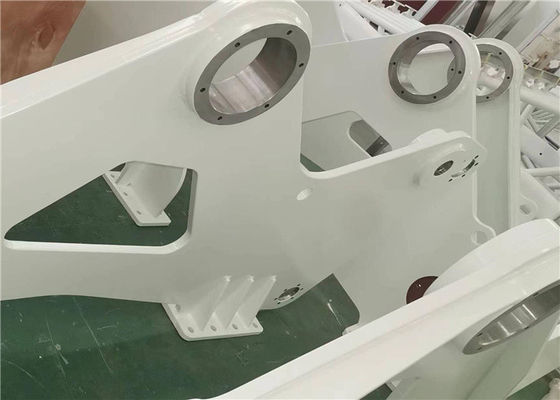

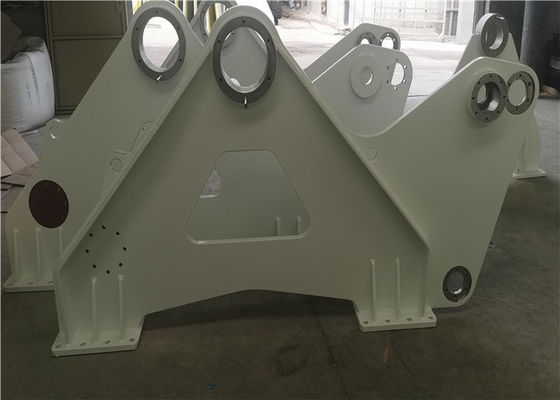

Deniz Vinci Aksesuarları Braket Tahrik Desteği, Özelleştirilebilir
Ürün özelliği
Ürün adı: Deniz Vinci Aksesuarları Braketi - Tahrik Desteği Özelleştirilebilir
Diğer adı: Marine Winch braket-sürücü.
Standart: NS-ISO 13920BF
Askı tipi: kablo veya tel
güç: Elektrik
renk:İnerthane 990 Mavi beyaz
Halat: 100-1000mm
Halat çapı: 3-199mm
Tolerans Genel: NS-ISO 13920BF
Firmamız ağırlıklı olarak kaldırma makinaları, deniz makinaları, petrol makinaları, su koruma makinaları üzerine hizmet vermektedir. Vinçler ve vinçlerin tüm çelik parçalarını üretebilmekteyiz.
Diğer özellikler
1. Ürünlerimiz kompakt yapı, hafiflik, güvenli ve kullanımı kolay avantajlara sahiptir.
2. Ürünlerimiz, deniz güvertesi makineleri, liman, petrol, sondaj makinesi, mühendislik makineleri, madencilik, jeolojik keşif ve inşaat makineleri vb. Genel kaldırma, çekme ve diğer işler için kullanılmaktadır.
3. Ürünler, API Spec 7K “Sondaj Ekipmanı Spesifikasyonu”na göre tasarlanmış ve üretilmiştir.
4. Yüksek başlatma ve çalışma verimliliği.
5. Az gürültülü güvenilir çalışma.
Yapısal bileşim
| adet/tem |
ÖĞE |
TANIM |
TEKNİK AÇIKLAMA |
MALZEME |
YIĞIN |
|
| 1 |
1 |
Plaka |
PL30 |
S355J2+N |
146,68 KG |
|
| 2 |
2 |
Plaka |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Plaka |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Plaka |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Plaka |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Tüp kare |
w300* H300 *T12 *L1250 |
S355J2H |
26,26 KG |
|
Çeliğin hazırlanması ve kesilmesi
Malzemelerin kesilmesi ve pahlanması, termal kesme veya işleme ile yapılacaktır.
Termal olarak kesilen kenarlar, kaynaktan önce metali sağlam hale getirmek için taşlanmalıdır.
Tüm keskin kenarlar, köşeler ve Sertleşme Bölgesi R=2,5 mm'ye yuvarlatılmalıdır.
Paslanmaz çelik, zemine göre işlenecek ve daha sonra kullanımdan önce asitle işlenecek ve temizlenecektir.
Kaynakgereklilik
Çizimde açıkça belirtilmedikçe hiçbir parça kaynaksız bırakılmamalıdır, verimli ve kolay erişim için parçaların montajından önce (kaynaklanmayacak) keskin kenarların minimum R2.5'e yuvarlanması önerilir.
teknik parametreler
Test sıcaklığı ve çentikli V-çentik darbe enerjisi, 2.22 No'lu DNV kaldırma donanımlarına uygun olacaktır.Birincil ve temel kaynaklı çelik yapıdaki levhalar için değerler aşağıdaki tabloda listelenmiştir:
| Verim gerilimi Re(MPa) |
kalınlık(mm) |
sıcaklık(°C) |
Darbe enerjisi(J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
