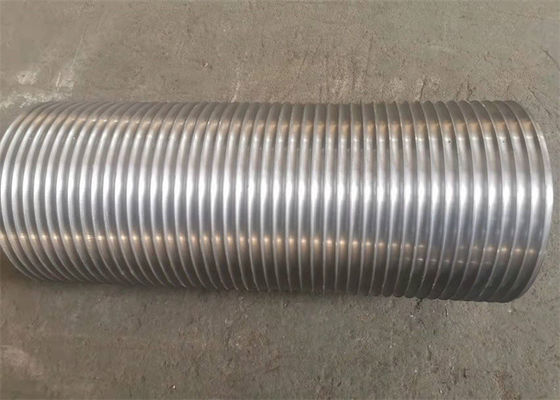

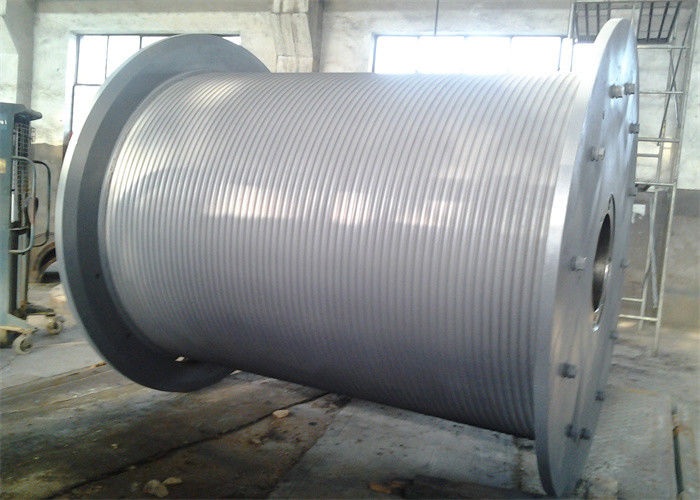

Kamyon vinçleri için kullanılan çok katmanlı kablo sarma ana tamburu
Şirketimiz tarafından geliştirilen Lebus kablo oluk vinci aşağıdaki sorunları çözmektedir:
1. Çelik tel halat, düzensiz halat olmadan birden fazla katmana sarılabilir;
2. Tel halat sarma hızı sınırlı değildir;
3. Yük tel halatlar arasında eşit olarak dağıtılır;
4. Yük durumunda tel halatlar arasında halat ısırması veya ip atlamaması;
5. Tel halatın hasarını azaltın ve güvenliği artırın;
6. Tel halat değişiminin aksama süresini azaltın, iş verimliliğini büyük ölçüde artırın.
Çok sayıda veri sayfası kullandıktan sonra: tel halatın kullanım ömrünü %500'den fazla uzatın.
uygulama aralığı
Açık deniz platformlarında, petrol makinelerinde, su koruma makinelerinde, liman makinelerinde, büyük mühendislik makine kaldırma ekipmanlarında yaygın olarak kullanılmaktadır.
yapı türleri
Oluklu vinç tamburu esas olarak aşağıdaki üç tip yapıya sahiptir
1, ekleme tipi.Bu yapıda önce halat oluğu gövdesi 4 adet kiremit haline getirilmekte ve daha sonra 4 adet kiremit oluğu ve hafif tambur gövdesi birleştirilerek birbirine kaynak yapılmaktadır.
2, ayrılmaz, halat oluğu doğrudan tambur gövdesi üzerinde bulunur, halat oluğu ve tambur gövdesi birdir.
3. Kaynak tipini takın, halat oluğunu bir silindir gövdesine yerleştirin ve ardından 2 parça kiremit halinde kesin ve tambur gövdesine kaynak yapın.
Teknik parametreler ve uygulama:
| HAYIR: |
Tel çapı (mm): |
dönüş yönü |
Ana tambur
çap (mm) |
Ana tambur uzunluğu (mm) |
Başvuru |
| 1 |
8 10 13 |
Sol El, Sağ El |
430 |
763 |
Petrol işçiliği teçhizat vinci,
Çekme vinci
Kule vinci |
| 2 |
13 18 20 |
Sol El, Sağ El |
623 |
1144 |
Mühendislik vinci,
Kaldırma vinci, Paletli vinç |
| 3 |
22 25 26 |
Sol El, Sağ El |
730 |
1220 |
Petrol işçiliği teçhizatı,
Tomruk Vinci |
| 4 |
18 22 32 |
Sol El, Sağ El |
670 |
1240 |
Sondaj Vinci,
çizim işleri |
| 5 |
28 32 36 40 |
Sol El, Sağ El |
560 |
630 |
Döner Sondaj Vinci,
Kaldırma ekipmanları |
| 6 |
26 28 32 45 |
Sol El, Sağ El |
760 1146 |
1970 1765 |
açık deniz vinci,
Deniz vinci, Bağlama vinci
|
Ürün uygulaması:
1. Deniz gemisi makineleri: açık deniz petrol vinci, bağlama vinci, çekiş vinci, çekme vinci, çapa vinci ve hidrolojik vinç
2. Petrol endüstrisi: petrol sondaj kulesi, petrol kamyon vinci, petrol işçiliği teçhizatı, silecek, petrol kamyon vinci, vb.
3. Kaldırma makineleri: vinç, kule vinç vinci, portal vinç vinci, paletli vinç vinci, lastik vinci vinci
4. İnşaat makineleri: inşaat duvarı temizleme vinci, tek tamburlu vinç ve çift tamburlu vinç
5. Diğer inşaat makineleri: kablolu vinç, kule vinci, kazık çakıcı, elektrikli hidrolik vinç
6. Madencilik makineleri: vinç, çekiş vinci, eğimli şaft vinci vb.
Yapısal noktaLEBUSoluk
Matkap vincinin tambur halat oluğu, çift kırık çizgi yapısı şeklini benimser ve özellikleri çapraz halat oluğu ve düz halat oluğu dönüşümlü olarak görünür, böylece tamburun yüzeyinde iki çapraz halat oluk alanı ve iki düz halat oluk alanı oluşturur.Eğimli halat oluğu, tambur barası ile çapraz olarak kesişen halat oluğunu ifade eder ve düz halat oluğu, tambur barası ile doğrudan kesişen veya flanşa paralel olan halat oluğunu ifade eder.Çapraz güçlü oluk, bir halat oluğu dairesinde küçük bir oranı oluşturan halat oluğunun hatvesini kontrol eder.Yapı noktası, yükleme sırasında ekstrüzyon deformasyonu, karşılıklı sürtünme ve tel halatın erken aşınması sorunlarını etkili bir şekilde azaltabilir.
Lebus oluğunun işlenmesi ve üretimi bir bütün olarak tambur üzerinde doğrudan işlenebilir ve ayrıca halat oluğu ile bir takım haline getirilebilir ve bölünmüş tipte yapılabilir, kurulduğunda düz tambura sarılır, ile bağlanır cıvata veya kaynak yoluyla tambur.Katlanır halat yivli namlunun malzemesi karbon çeliği, paslanmaz çelik, alaşımlı çelik, alüminyum veya cam elyafı vb. olarak ayrılabilir. Namlu, sac haddeleme veya döküm ile yapılabilir.
