Petrol Arma Ana Parça Halat Vinç Tambur Karbon Çelik Lbs Oluk

Petrol Arma Vinci Ana Parça Karbon Çelik LBS Oluk Tel Halat Vinç Tamburu

LBS tamburu, yurt dışından tanıtılan tel halatın çok katlı sarılmasına uygun bir oluk şeklidir.Bu tür bir halat yivi, tambur çevresel yönünün çoğu bölümünde flanş uç yüzü ile paralel tutulduğu ve flanş uç yüzü ile yalnızca çok küçük bir bölümde kesiştiği için, halat yivinin döndürülmesi gerekir, bu nedenle "katlanan halat" adı verilir. oluk".

Yıllarca süren pratik kullanım, tamburun bu tür özel halat oluk yapısının, tambur sarma halatındaki çok katmanlının tamamen dahil olmasını sağlamak için, çift katlı kordon yuvası sistemi hakkında tel halat çok katmanlı sarma halatı sorununu iyi bir şekilde çözebileceğini göstermektedir. ve makarayı sorunsuz bir şekilde açın ve tel halatın hizmet ömrünü büyük ölçüde uzatabilir, sistem hala en etkili ve en mükemmel yöntemdir.Testler, Lebus tamburunun, tel halatın özelliklerine uyan halat oluğu ile tel halatın ömrünü %500'den fazla uzatabildiğini göstermiştir.

çevre kullanımı:

1. Dış mekan kullanımına izin verilir;

2. Rakım 2000M'yi geçmez;

3. Ortam sıcaklığı -30℃ ~ +65℃;

4. Yağmur, su sıçraması ve toz koşullarında çalışmasına izin verilir.

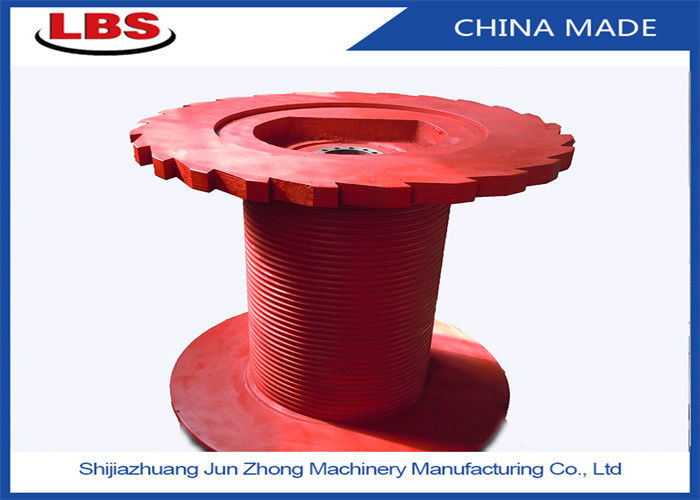

Bu LBS makara modeli: LBSZ1080-1300

Ribas tamburunun çapının 1080 mm, uzunluğunun 1300 mm olduğunu temsil eder,

Tel halatı daha iyi korumak için gemi vinci tel halat zincir bağlantısı veya sondaj kulesi, vinç bağlantı kablosu döşeme işlemi ile sahada tel halat döşeme hizmeti sağlayın.

Vinç tamburu, petrol kulesi vincinin, vinç tamburunun önemli bir parçasıdır

Sarılmış tel halatın bir ucu bir halat klipsi vasıtasıyla tambur halat yuvasına sabitlenir ve diğer ucu

Gökyüzü arabasının kılavuz tekerleği, araba kasnak grubuna sokulur ve araba kasnak grubu takılır.

Kancalar, musluklar ve sondaj borusu dizileriyle donatılmıştır.Vinç çalıştığında, sarılır

Tambur üzerindeki çelik tel halat, tamburun pozitif ve negatif dönüşü yoluyla ipin sarılması ve serbest bırakılması eylemini gerçekleştirir.

Tambur, tel halatın hızlı halat gerginliğini taşır ve tambur yapısı, gücü karşılamalıdır.

Dışarıda, aynı zamanda tel halatın düzgün bir şekilde sarılmasını sağlamak için.

Son yıllarda petrol sondaj vinçlerinin geliştirilmesiyle birlikte vinçler daha fazla görünür hale geldi.

İletim formu ve yapı formu, ancak vinç tamburunun sarma halatı kuralı değişmez, firmamızın geliştirdiği LEBUS halat oluğu bariz avantajlara sahiptir.Çok katmanlı sarım için uygun LEBUS halat oluğu çift hat formu, çelik tel Halat bozukluğu fenomenini etkili bir şekilde azaltabilir veya önleyebilir.Çekme tamburunun tasarım sürecinde, çekme tamburu geniş bir açılma aralığına sahiptir. tambur halat sargısının etkisini etkiler, çünkü bu, vinç tambur yapısı ve özelliklerinin incelenmesi, petrol sahası kaldırma tamburu düzensiz halat fenomenini azaltmaya veya önlemeye yardımcı olacak, tel halat kullanımını ve tambur ömrünü uzatacaktır.

Özellikler: LBS çift katlı halat oluklar, tamburun her turu için düz halat oluklarından ve çapraz halat oluklarından oluşur ve her tur için düz halat oluklarının ve çapraz halat oluklarının konumu tamamen aynıdır.Tel halat çok katlı olarak sarıldığında, üst tel halat ile alt tel halat arasındaki geçiş geçiş noktasının konumu çapraz halat oluğu aracılığıyla sabitlenir, böylece üst tel halatın çapraz kesitte geçişi tamamlanır. .Düz halat oluğu segmentinde, üst tel halat tamamen iki alt tel halatın oluşturduğu oluğa düşerek halatlar arasında hat teması oluşturur, böylece üst ve alt tel halatlar arasındaki temas stabildir.Halat geri döndüğünde, tamburun her iki ucundaki geri dönüş flanşlı basamak tutma halkası, ipin düzgün bir şekilde yukarı tırmanması ve geri dönmesi için kullanılır, ipin birbirini kesmesi ve sıkıştırmasından kaynaklanan düzensiz ipi önler, böylece ip düzgün ve sorunsuz bir şekilde üst katmana geçiş düzenlenir ve çok katmanlı sargıyı gerçekleştirir.

Avantajları: LBS katlanır halat oluğu, halatı düzensiz halat sarma sürecinde ipi çözer, halat ısırma büyük sorunları.Katlanır halat oluğu tel halatın düzgün sarılmasını sağlar, yük katmanlar arasında eşit olarak dağıtılır, bu teknoloji tel halatın kullanım ömrünü büyük ölçüde uzatır, tel halatın ömrünü %500'den fazla uzatabilir, telin hasarını azaltabilir halat, ekipmanın çalışmasının güvenliğini artırın ve halat değiştirme durdurma sorunu için mekanik ekipmanı azaltın.

Yivlerin Özellikleri

1. Her katmanda tel halat makarasını düzenli ve tekdüze bir güç haline getirmek için özel oluklara sahiptir.

2. Halatın tambura uyguladığı kuvvetler tam olarak hesaplanabilir.

3. Makaralama tamamen kontrol altındadır, bu da alt tabakaların üst tabakalar tarafından ezilmesini veya sıkışmasını önler.

4. Yivle birlikte, tamburdaki sürekli oluk, her Revizyonda oluğun tambur boyunca yarım hatve boyunca hareket ederek her hatve için bir çekme hatvesi verdiği iki geçiş noktası haricinde flanşa paraleldir.

Halatlı Vinç Tamburunun Tasarım Parametreleri

1. Tambur çapı

2. Flanşlar arası genişlik

3. Tel halat veya kablo çapı

4. Tel halatın dönüş yönü: sol ve sağ

7. Tambur malzemesi

8. Flanş çapı

9. Tel halatın maksimum çalışma yükü

10. Tel halatın/kablonun maksimum kapasitesi

11. Tamburun ve sabit kasnağın konum açısı

12. İple giriş modu

13. Mümkünse ayrıntılı tambur çizimleri sağlayın:

Not: Tambur, entegre tip ve bölünmüş tipe ayrılmıştır, İntegral'in çizim işlemine ihtiyacı vardır.

Bölme ihtiyacı iç çap, dış çap, uzunluk, tel halatın çapı, halat oluğunun yönü (sol veya sağ)

Fabrikamız tarafından üretilen katlanır halat oluk tamburu ve vincin mevcut durumuna göre, başarıyla uygulanan sektörler aşağıdaki gibidir:
1. Deniz makineleri: açık deniz petrol vinci, bağlama vinci, çekme vinci, çekme halatı vinci, çapa vinci, hidrolojik vinç
2. Petrol endüstrisi: petrol sondaj kulesi, petrol günlüğü araba vinci, petrol işleme makinesi, kuyu makinesi, petrol kamyonu vinci, vb.
3. Kaldırma makineleri: vinç, kule vinç vinci, portal vinç vinci, paletli vinç vinci, lastik vinci vinci
4. İnşaat makineleri: bina duvarı temizleme vinci, tek tamburlu vinç, çift tamburlu vinç
5. Diğer inşaat makineleri: kablolu vinç, kule vinç, kazık çakma, elektrikli-hidrolik vinç
6. Madencilik makineleri: sevk vinci, çekiş vinci, eğimli vinç, vb.

Çizimin Anahat Yapısı

İşleme Tekniği
