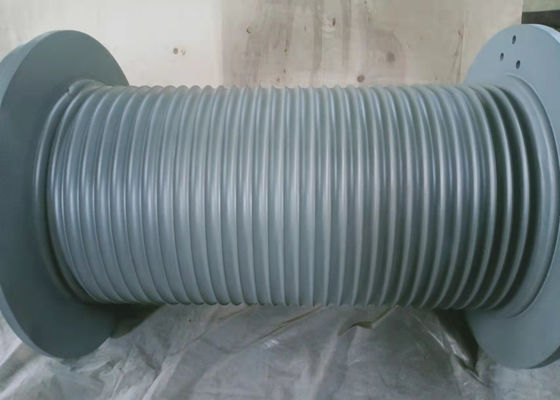

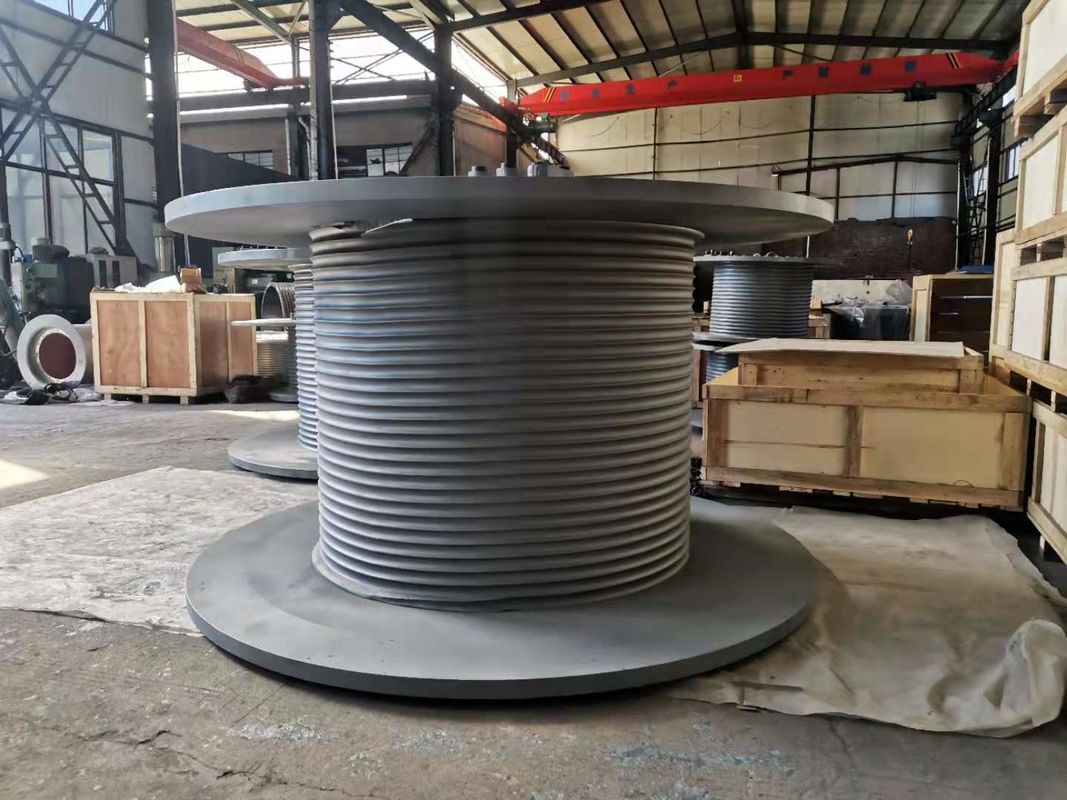

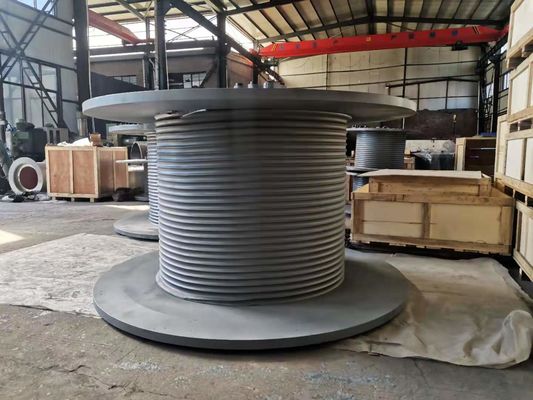

Hızlı Hızlı Yüksek Verimli Halat Vinç Tamburu Lbs Yivli Alaşımlı Çelik

hızlı hızlı Yüksek verimli tel halat LBS yivli Alaşımlı çelik vinç tamburu

LBS tamburu, yurt dışından tanıtılan tel halatın çok katlı sarılmasına uygun bir oluk şeklidir.Bu tür bir halat yivi, tambur çevresel yönünün çoğu bölümünde flanş uç yüzü ile paralel tutulduğu ve flanş uç yüzü ile yalnızca çok küçük bir bölümde kesiştiği için, halat yivinin döndürülmesi gerekir, bu nedenle "katlanan halat" adı verilir. oluk".

Yıllarca süren pratik kullanım, tamburun bu tür özel halat oluk yapısının, tambur sarma halatındaki çok katmanlının tamamen dahil olmasını sağlamak için, çift katlı kordon yuvası sistemi hakkında tel halat çok katmanlı sarma halatı sorununu iyi bir şekilde çözebileceğini göstermektedir. ve makarayı sorunsuz bir şekilde açın ve tel halatın hizmet ömrünü büyük ölçüde uzatabilir, sistem hala en etkili ve en mükemmel yöntemdir.Testler, Lebus tamburunun, tel halatın özelliklerine uyan halat oluğu ile tel halatın ömrünü %500'den fazla uzatabildiğini göstermiştir.

çevre kullanımı:

1. Dış mekan kullanımına izin verilir;

2. Rakım 2000M'yi geçmez;

3. Ortam sıcaklığı -30℃ ~ +65℃;

4. Yağmur, su sıçraması ve toz koşullarında çalışmasına izin verilir.

Bu LBS makara modeli: LBSZ1080-1300

Ribas tamburunun çapının 1080 mm, uzunluğunun 1300 mm olduğunu temsil eder,

Tel halatı daha iyi korumak için gemi vinci tel halat zincir bağlantısı veya sondaj kulesi, vinç bağlantı kablosu döşeme işlemi ile sahada tel halat döşeme hizmeti sağlayın.

Vinç tamburu, petrol kulesi vincinin, vinç tamburunun önemli bir parçasıdır

Sarılmış tel halatın bir ucu bir halat klipsi vasıtasıyla tambur halat yuvasına sabitlenir ve diğer ucu

Gökyüzü arabasının kılavuz tekerleği, araba kasnak grubuna sokulur ve araba kasnak grubu takılır.

Kancalar, musluklar ve sondaj borusu dizileriyle donatılmıştır.Vinç çalıştığında, sarılır

Tambur üzerindeki çelik tel halat, tamburun pozitif ve negatif dönüşü yoluyla ipin sarılması ve serbest bırakılması eylemini gerçekleştirir.

Tambur, tel halatın hızlı halat gerginliğini taşır ve tambur yapısı, gücü karşılamalıdır.

Dışarıda, aynı zamanda tel halatın düzgün bir şekilde sarılmasını sağlamak için.

Son yıllarda petrol sondaj vinçlerinin geliştirilmesiyle birlikte vinçler daha fazla görünür hale geldi.

İletim formu ve yapı formu, ancak vinç tamburunun sarma halatı kuralı değişmez, firmamızın geliştirdiği LEBUS halat oluğu bariz avantajlara sahiptir.Çok katmanlı sarım için uygun LEBUS halat oluğu çift hat formu, çelik tel Halat bozukluğu fenomenini etkili bir şekilde azaltabilir veya önleyebilir.Çekme tamburunun tasarım sürecinde, çekme tamburu geniş bir açılma aralığına sahiptir. tambur halat sargısının etkisini etkiler, çünkü bu, vinç tambur yapısı ve özelliklerinin incelenmesi, petrol sahası kaldırma tamburu düzensiz halat fenomenini azaltmaya veya önlemeye yardımcı olacak, tel halat kullanımını ve tambur ömrünü uzatacaktır.

Çift katlanır halat oluğu, tel halatın sarılmasını pürüzsüz hale getirir, yük her katman arasında eşit olarak dağıtılır, uygulama, bu teknolojinin tel halatın hizmet ömrünü büyük ölçüde uzattığını kanıtlamıştır, veriler, tel halatın ömrünü% 500'den fazla uzatabileceğini, teli azaltabileceğini göstermektedir. Halat hasarı, güvenliği artırın ve halat değiştirme için mekanik ekipmanın çalışmama süresini azaltın.


ürün tanıtımı

LBS yivli vinç tamburu, kullanılan uygulamayı karşılamak için özel olarak tasarlanmış ve üretilmiştir.Halatın çapına, uzunluğuna ve yapı tipine göre oluk desenini doğrulayabiliriz.

Yivlerin Özellikleri

1. Her katmanda tel halat makarasını düzenli ve tekdüze bir güç haline getirmek için özel oluklara sahiptir.

2. Halatın tambura uyguladığı kuvvetler tam olarak hesaplanabilir.

3. Makaralama tamamen kontrol altındadır, bu da alt tabakaların üst tabakalar tarafından ezilmesini veya sıkışmasını önler.

4. Yivle birlikte, tamburdaki sürekli oluk, her Revizyonda oluğun tambur boyunca yarım hatve boyunca hareket ederek her hatve için bir çekme hatvesi verdiği iki geçiş noktası haricinde flanşa paraleldir.

Halatlı Vinç Tamburunun Tasarım Parametreleri

1. Tambur çapı

2. Flanşlar arası genişlik

3. Tel halat veya kablo çapı

4. Tel halatın dönüş yönü: sol ve sağ

7. Tambur malzemesi

8. Flanş çapı

9. Tel halatın maksimum çalışma yükü

10. Tel halatın/kablonun maksimum kapasitesi

11. Tamburun ve sabit kasnağın konum açısı

12. İple giriş modu

13. Mümkünse ayrıntılı tambur çizimleri sağlayın:

Not: Tambur, entegre tip ve bölünmüş tipe ayrılmıştır, İntegral'in çizim işlemine ihtiyacı vardır.

Bölme ihtiyacı iç çap, dış çap, uzunluk, tel halatın çapı, halat oluğunun yönü (sol veya sağ)

Fabrikamız tarafından üretilen katlanır halat oluk tamburu ve vincin mevcut durumuna göre, başarıyla uygulanan sektörler aşağıdaki gibidir:
1. Deniz makineleri: açık deniz petrol vinci, bağlama vinci, çekme vinci, çekme halatı vinci, çapa vinci, hidrolojik vinç
2. Petrol endüstrisi: petrol sondaj kulesi, petrol günlüğü araba vinci, petrol işleme makinesi, kuyu makinesi, petrol kamyonu vinci, vb.
3. Kaldırma makineleri: vinç, kule vinç vinci, portal vinç vinci, paletli vinç vinci, lastik vinci vinci
4. İnşaat makineleri: bina duvarı temizleme vinci, tek tamburlu vinç, çift tamburlu vinç
5. Diğer inşaat makineleri: kablolu vinç, kule vinç, kazık çakma, elektrikli-hidrolik vinç
6. Madencilik makineleri: sevk vinci, çekiş vinci, eğimli vinç, vb.

Çizimin Anahat Yapısı

İşleme Tekniği
