500m ip kapasitesili, kaldırma ekipmanları veya çekme makineleri için vinç davul

500m ip kapasitesili, kaldırma ekipmanları veya çekme makineleri için vinç davul

Şirketin tanıtımı

Şirketimiz esas olarak kaldırma makineleri, deniz makineleri, petrol makineleri, su koruma makineleri, inşaat makineleri ve diğer endüstrilere hizmet vermektedir.Ana ürünler petrol sondaj makinesi, işleme makinesi, kuyu makinesi, petrol kamyonunun davul ve vinç vinç (ana namlu libasi çift katlanmalı hat olukunu benimser) ve petrol ekipman aksesuarları,Fabrikamın on yıldan fazla üretim deneyimi var., halat sarma sürecinde halat çözmek için, halat ısırma büyük sorunları.

Çifte katlanmalı ip oluk, tel ipi sarmalamayı pürüzsüz hale getirir, yük her katman arasında eşit şekilde dağıtılır, uygulama bu teknolojinin tel ipinin hizmet ömrünü büyük ölçüde uzattığını kanıtladı,Veriler, tel iplerinin ömrünü % 500'den fazla uzatabileceğini gösteriyor., tel ipi hasarını azaltmak, güvenliği artırmak ve ip değiştirme için mekanik ekipman kesinti süresini azaltmak.


Ürün Tanıtımı

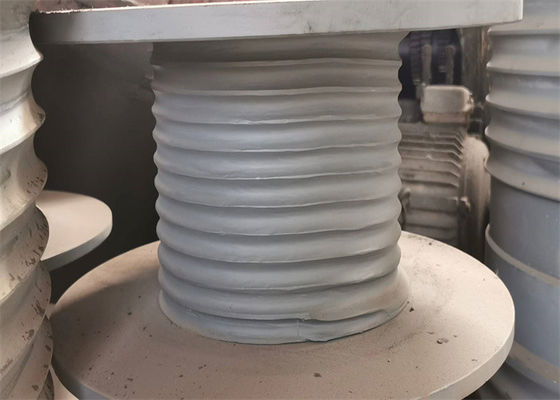

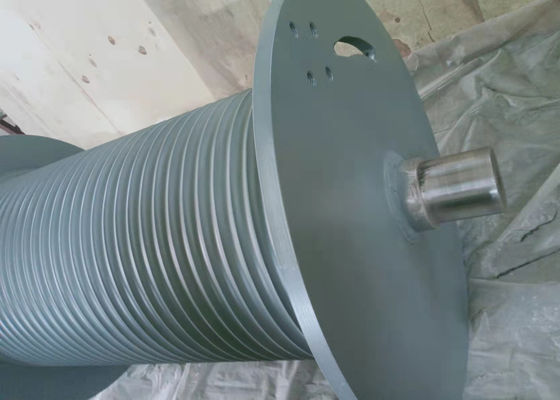

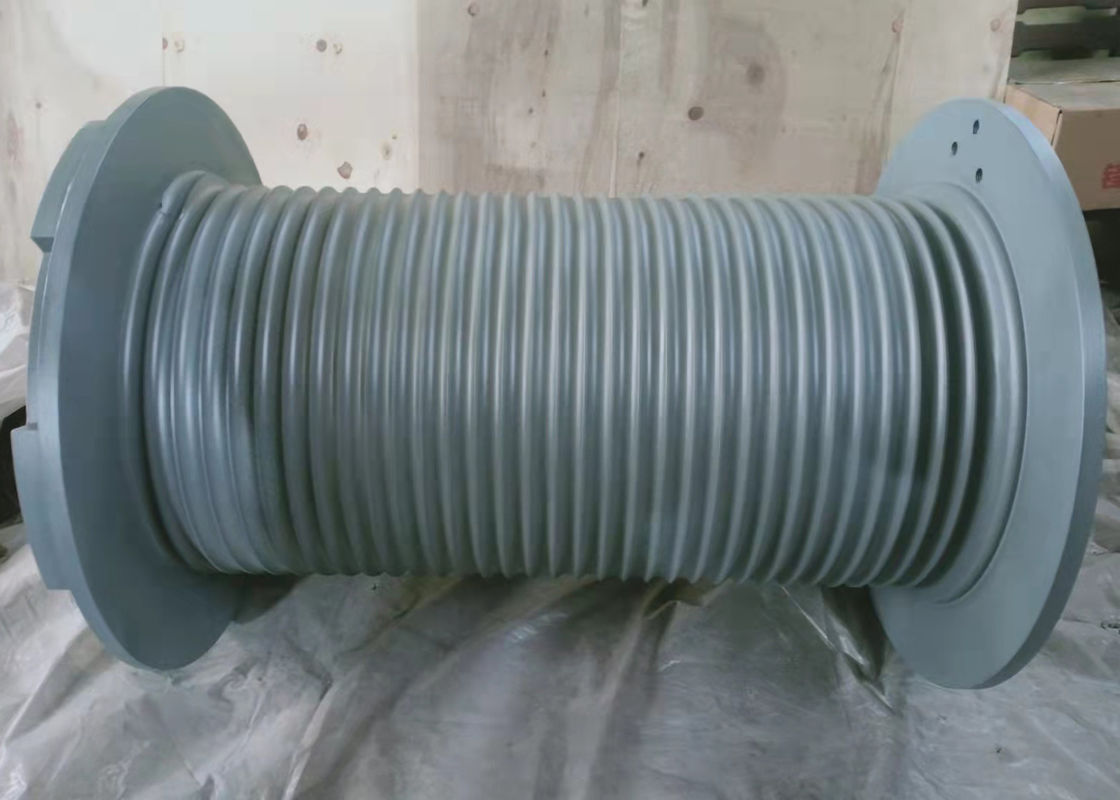

LBS yarıklı vinç tamburu, kullanılan uygulamaya göre özel olarak tasarlanmış ve üretilmiştir..

Çukurların Özellikleri

1Her katmanda tel ipi sarmaşını düzenli ve tekdüze bir güç oluşturmak için özel bir oluk vardır.

2Telin davul üzerinde uyguladığı kuvvetleri hesaplayabilirsiniz.

3- Rulolama tamamen kontrol altında, bu da alt katmanların üst katmanlar tarafından ezilmesini veya sıkılmasını engeller.

4- Çizgiyle.the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.

Kablo Kablo Çarkının Tasarım Parametreleri

1. Davul çapı

2Flanşlar arasındaki genişlik

3Tel ip veya kablo çapı

4Tel ipinin dönme yönü: sola ve sağa

7. Davul malzemesi

8Flanşın çapı.

9Tel ipinin maksimum çalışma yükü

10Kablo ve telin maksimum kapasitesi

11. Davul ve sabit katran pozisyon açısı

12İp giriş modu

13Mümkünse, detaylı davul çizimleri verin:

Not: Davul, entegral tip ve bölünmüş tip olarak ayrılır, entegral çizim işleme ihtiyaç duyar.

Bölünmüş ihtiyaç iç çapı, dış çapı, uzunluk, tel ipi çapı, ip oluk yönü (sol veya sağ)

1, vinç, spesifikasyon gereksinimlerine göre ayarlanmalıdır. Specifikasyon ağ yüksekliği 2,0 metre, ağ genişliği 2,4 metre, ağ derinliği 2,0 metre'den az değildir.Hava kaynağı boyunca yol, yolun gerçek durumuna göre belirlenir., ve prensip güvenli operasyonu etkilemek değildir.
2, vinç yapısı mümkün olduğunca kazı kazı kullanmak için, farklı destek türüne göre yol destek için ahşap kulübe veya I-çelikli kulübe kullanılabilir.Çatı sağlam olduğunda demir ağ desteği kullanılır, ve çatı kırıldığında iskelet desteği kullanılır
3, 11.4KW küçük vinç temeli beton dökme kullanmalıdır, onun temel özelliği 1.0×1.0×1.0 metredir. Beton sement, kum, taş (tarımsak tohum parçaları) karışım oranı 1:2:2Su çimento oranı 0.4.
4, vinç, dıştan çerçeveye, kulübe ve kulübe arasında, bir bütün olarak bağlanan destek ahşap veya çekme çubuğu ile desteklenir.Gömlek arasındaki mesafe 0'dan fazla olmamalıdır..7 m. Çapa ağ desteği kullanıldığında, çubuk satırlarının araları 800×800 mm'dir.
5. Vintör motoru küçük vinç yuvasının iç tarafına monte edilmeli ve çalışma alanı 0.8 metreden az olmamalıdır.ve düğme düzgün bir şekilde yerleştirilmiştir ve personelin çalışmasını engellemez.
6, operasyon prosedürlerine uygun diğer hükümler.

Çizim Yapısı

İşleme Tekniği
