Özelleştirilebilir hızlı sarma tel halat arge kapasiteli Elektrik Kablosu Çekme Vinci
biriktirmekavram

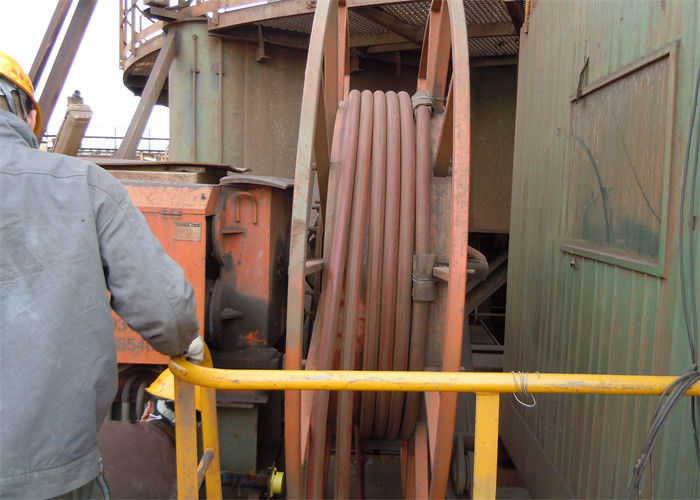

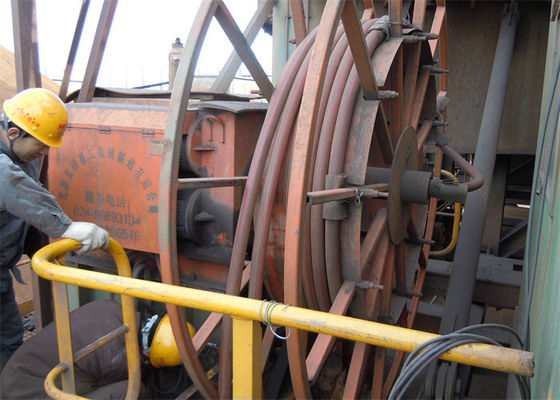

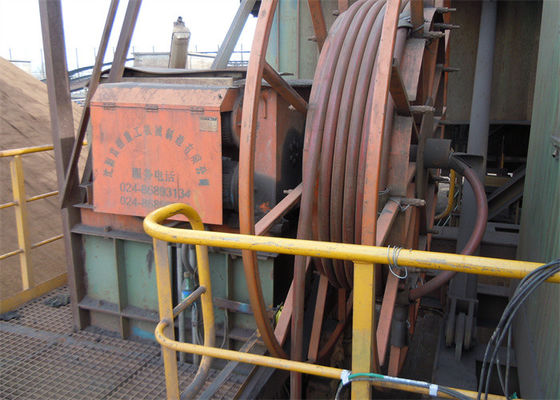

Biriktirme cihazı, kablo depolama vincinin önemli bir parçasıdır.Kılavuz kablolar, kablo depolama vincinin tamburu üzerinde düzenli bir şekilde düzenlenmiştir.Esas olarak vida, halat toplayıcı ve yük taşıyıcı kirişten oluşur.Kablo tamburunun ve kablo dizicinin vidası, zincir tahrik cihazı boyunca senkronize olarak döner.Vida çift yönlü dişlidir ve kurşun kablonun çapıdır.Halat toplayıcı, küçük bir silindirle yatak kirişine monte edilmiş küçük bir silindir, bir makara saptırıcı, bir makara ve bir sürgü somunundan oluşur.Çift yönlü vidanın dönüşü, sürgü somununun, kabloyu yönlendirmek için sarıcı ile birlikte vidanın ekseni boyunca sola ve sağa hareket etmesine neden olur.Vidanın aşırı basınç altında eğilme deformasyonunu önlemek için taşıyıcı kiriş kuvvet ve sonlu elemanlar yöntemi ile analiz edilmiş ve gereklilikleri karşılayacak şekilde mukavemeti ve rijitliği hesaplanmıştır.
Yapı formu
Vinç, elektrik enerjisini motor aracılığıyla mekanik enerjiye dönüştürür, yani motorun rotoru çıkışı üçgen kayış, mil, dişli aracılığıyla döndürür ve ardından yavaşlamadan sonra tamburu döndürmek için tahrik eder.Makara tel halatı 7 sarar ve vinç kancasının yükü Q kaldırması veya düşürmesi, mekanik enerjiyi mekanik işe dönüştürmesi ve yükün dikey taşıma yükleme ve boşaltma işini tamamlaması için makara bloğundan geçer
Bresif tanıtımı
Ayrıca her türlü vinçte kullanılan LBS yivli tamburu da tedarik etmekteyiz.Tüm davul detayları aşağıdaki gibidir:
1. oluk doğrudan tambur gövdesine kesilir.
2. Müşterinin gereksinimlerine göre flanşlar kaynaklı veya cıvatalı olabilir.
3. yiv, LBS-oluğu veya sarmal-oluğu olarak mevcuttur.
4. oluk geometrisi halat yapısı, çapı ve uzunluğu ve uygulamaya göre belirlenir.
5. tambur, flanşlara kaynak veya vidalama ile uyacak şekilde istenen montaj boyutlarıyla sağlanır.
Diğer ürünler
Kovanlar, tamburun hasar görmesini önlemek için kullanılır.Tambur düzeneğinin tamamını değiştirmek veya onarmak yerine aşınmış bir manşonu değiştirmek genellikle daha ucuzdur.
LBS ayrık manşon sistemi, bir kanal açma modeli sağlamak için düz bir tambur üzerine cıvatalanmış veya kaynaklanmış bir çift dış kabuktan oluşur.LBS paralel olukları kovanlara oyulabilir.Tüm LBS tamburlarında olduğu gibi, ayrık manşonlardaki kanal açma, özel halat konstrüksiyonuna, çapına ve uzunluğuna ve uyacak şekilde tasarlanmıştır.
LBS manşonunu tamburun boyutuna ve parametresine göre tasarlayabiliriz. Bu nedenle müşterinin aşağıdaki gibi bazı parametreler sağlaması gerekir:
Şirket tanıtımı
Fabrikamız döküm, dövme, dişli işleme, sac damgalama, perçinleme, ısıl işlem ve mekanik işleme gibi 2000'den fazla gelişmiş donanıma sahiptir.Son yıllarda Almanya CW1000 işleme merkezi, CNC dört eksen, beş eksen bağlantı işleme merkezi, CNC zımba, büyük CNC azdırma dişli taşlama tezgahı, büyük CNC zemin delme ve freze tezgahı, Vakumlu elektron ışın kaynağı, CNC kaynak robotu ve 80 rulo makinası ve diğer gelişmiş işleme ekipmanları.
Davul bilgisi
| tamburun dış çapı |
LBS kovan çapı |
| flanşlar arasındaki genişlik |
320mm 550mm veya gereği olarak |
| dönüş yönü |
sol veya sağ |
| tel halat çapı ve yapısı |
22mm 33mm veya diğerleri |
| malzeme |
Q345B veya yüksek mukavemetli çelik |
| yüzey sertliği |
gereksinimleriniz olarak
|
