10T elektrikli vinç, kaldırma ve çekme ekipmanlarında kullanılan spiral cihazı ile
Davul Kollarının Avantajı
Bölünmüş tip tambur çit kabuğu kurulduğunda, bölünmüş çit deri koltuğu, pürüzsüz, pürüzsüz tambura sarılır ve tuşlar veya kaynakla tamburla sıkı bir şekilde bağlanır.böylece yüzeyin dışındaki davulun orijinal pürüzsüz yüzeyi, lebus çift katlanabilir ip oluk şekline dönüşür., ki bu da vinç değişikliğinin uygulanması veya davulun değiştirilmesi için uygundur.
Üretim ekipmanları
Fabrikamızda 2000'den fazla takım gelişmiş ekipman var.Almanya CW1000 işleme merkezi, CNC dört eksenli, beş eksenli bağlantı işleme merkezi, CNC yumruğu, büyük CNC hobbing gear öğütme makinesi, büyük CNC zemin delme ve freze makinesi,Vakum elektron kiriş kaynak,CNC kaynak robotu ve 80 rulo makinesi ve diğer gelişmiş işleme ekipmanları.
Teknik parametreler
| Hayır. | Kablo çapı ((mm) | Çekim gücü ((KN) | Dönüş yönü | Davul çapı ((mm) | Davul Uzunluğu ((mm) |
1
| 3 ~ 8 | 3 ~ 10 | Sol el, sağ el. | > 160 | < 1000 |
2
| 10 ~ 16 | 12 ~ 20 | Sol el, sağ el. | >320 | < 1000 |
3
| 18 ~ 24 | 20 ~ 80 | Sol el, sağ el. | >480 | < 1000 |
4
| 26 ~ 32 | 100 ~ 120 | Sol el, sağ el. | >640 | < 1000 |
5
| 34 ~ 40 | 150~200 | Sol el, sağ el. | > 800 | < 1000 |
6
| 42 ~ 50 | 240~400 | Sol el, sağ el. | > 1000 | < 1000 |
Genel bakış
Ürün Adı | Kablolu vinç davul |
Davul miktarı | Tek veya Çift |
Davul Tasarımı | LBS Çukur veya Spiral Çukur |
Malzeme | Karbon Paslanmaz ve Alaşımlı Çelikler |
Boyut | Özelleştirme |
Uygulama Alanı | İnşaat Maden Terminalı işletme |
Güç Kaynağı | Elektrik ve hidrolik |
Halat Kapasitesi | 100~300M |
Ürün Özellikleri:
1. Çelik Tel ip elektrikli vinç spooling sistemi ile
2Otomatik ip düzenlemesi gerçekleştirilebilir.
3- Kompakt yapı ve makul tasarım
4. Kablo ipi gergin tutmak sıkı vinçler ve vinçler için
5. Süpürge makinesi, ipi geri çekmek için bir geri kuvvet sağlayabilir. Süpürge makinesi ve HPU'su çıkarılabilir

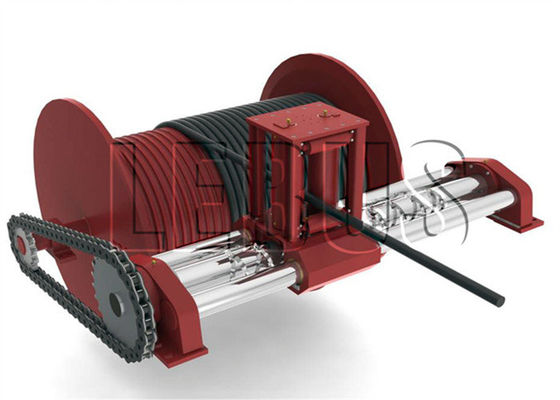

Dökme cihazı:

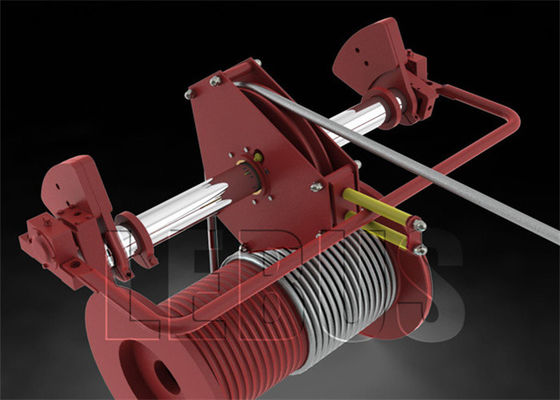

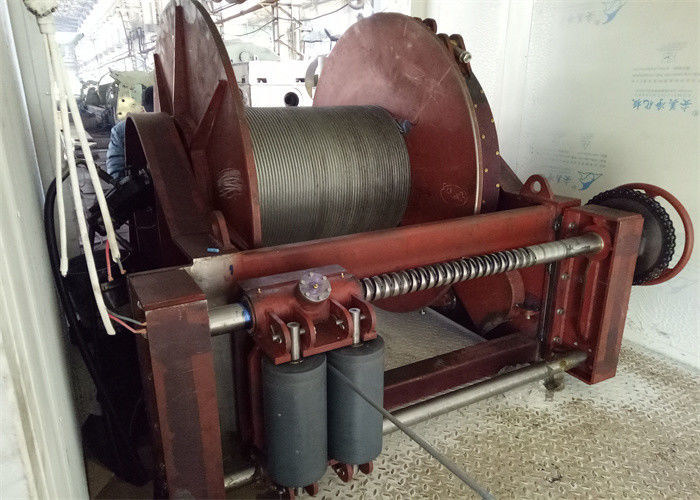

1. Çarkın halat sarma cihazı (spooling device winch) halat tekerleğini ileri geri hareket ettirmek için çift dönen vida ilkesini benimser.Kullanımı kolay, güvenli ve güvenilir.
2Vincil ipi düzenleme aygıtı altı parçadan oluşur, yani güç çıkış kısmı, şanzıman kutusu, debriyaj, spiral kol parça, ip destekleme kısmı ve taban.
3Kurulum sürecinde, vincin dönüşümünün herhangi bir kısmını gerektirmez, sadece vincin motor tarafında dış dişliyi, motor çıkış gücünü yüklemek gerekir.
Sürüş prensibi:
Vinç davul - vites kutusu - vida kolunun dönüşü - ip tekerleğinin ters hareket etmesi.
