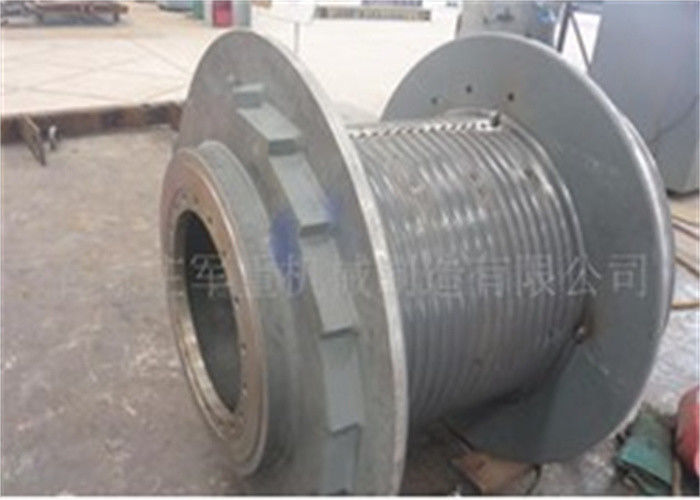

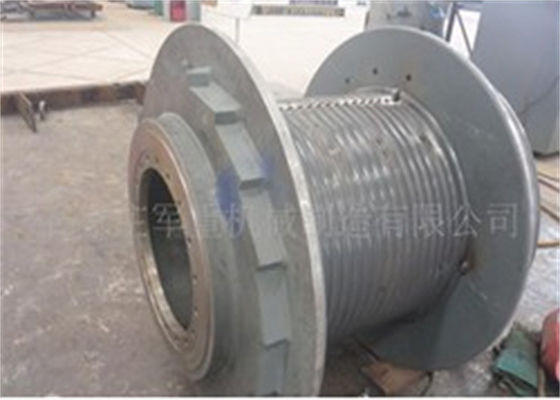

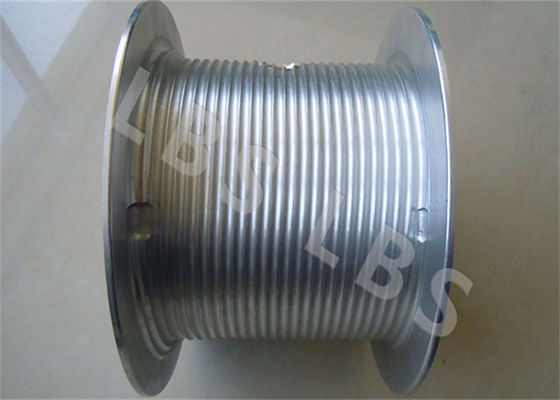

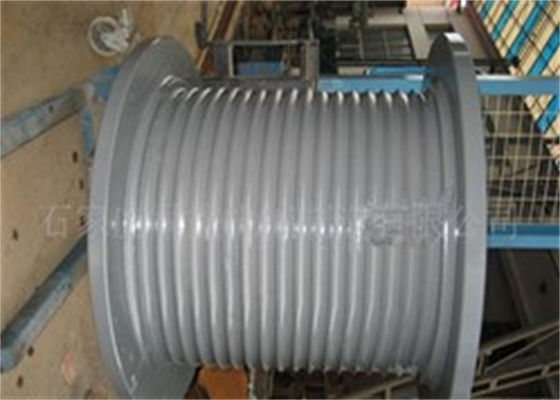

12mm Yivli Tel Halat Tambur

Güçlü Rulman Kapasitesi Madencilik Ekipmanları Halat Çelik Kablo Vinç Tamburu

Signle / Çift Tamburlu Vinç Açıklama

Davul önemli parçalardan biridir kaldırma makineleri, senKaldırma mekanizmasında veya çekiş mekanizmasında tel halatı sarmak için sed.Hidrolik veya elektrikli tahrik cihazı tarafından sağlanan tahrik kuvveti tel halata aktarılarak tahrik cihazının dönme hareketi gerekli doğrusal harekete dönüştürülür.

1. Sargı katmanlarının sayısına göre:

1) Tek sargı:Tambur üzerine sadece 1 kat tel halat sarılır, genellikle spiral oluk kesilir.davul yüzey.

2) Çift sargı:Tambur 2 kat tel halat ile sarılır, spiral oluklar veya lebus olukları kullanılabilir.

3) Çoklu sarma:Özellikle büyük kaldırma yüksekliği veya kompakt mekanizma durumları için kullanılan tambur üzerine çok katmanlı tel halat sarımı, tambur kesme lebus oluklarının yüzeyi.

2. İşleme yöntemine göre:

1) döküm davul:Döküm malzemesi genellikle dökme çelik veya dökme demirdir.

2) Kaynak Tamburu:Tambur çekirdeği dikişsiz borudan yapılmıştır veya çelik levha, kaynak flanşı ve tambur ile haddelenmiştir. çekirdekve işlemeden önce kaynak stresini ortadan kaldırır.

3. Davul segmentasyonu sayısına göre

1) Çift sargı:Bir tamburun etrafına iki tel halat sarılabilir.Halat aynı yönde veya ters yönde sarılabilir

2) Çoklu sargı:Bir tamburun yüzeyi, her biri ayrı ayrı ip sarmak için kullanılabilen bölmelerle birkaç tambura bölünmüştür.

Madencilik vinci uygulama aralığı

Maden vinci esas olarak metal madenlerinde ve diğer madenlerde yeraltı veya açık ocak cevher işleme ve doldurma işlemleri için kullanılır.Esas olarak yatay tırmık taşımacılığı için kullanılır ve yatay veya eğim için de kullanılabilir Açı 44 ° eğimli tırmık taşımacılığından fazla değildir, kaldırma ekipmanı olarak kullanılamaz.Sürücü, vincin yanında elle veya vincin birkaç metre ila onlarca metre uzağında bir düğmeye basarak çalışabilir.

Maden vincinin yapı açıklaması

Maden vinci, bir redüksiyon dişlisi, ana tambur, yardımcı tambur, kontrol cihazı, çelik halat kılavuz cihazı ve motor bileşimine sahiptir.Bu parçalar sırasıyla kabuğun içine ve dışına monte edilir.Kabuk, yalnızca koruyucu ve destekleyici bir rol oynamakla kalmayan, aynı zamanda tüm yükü taşıyan iyi sağlamlığa sahip bir parçadır.Temele bağlı iki kızağa cıvatalanır.Çift vincin bir ana makarası (sağ tarafa monte edilmiştir, yani motorun yanına monte edilmiştir) ve bir ikincil makaraya (sol tarafa monte edilmiştir) sahiptir.Üç tamburlu bir vinçte bir ana tambur (ortaya monte edilmiştir), iki alt tambur (sol ve sağa monte edilmiştir) veya iki ana tambur (sağ ve ortaya monte edilmiştir) ve bir alt tambur (ortaya monte edilmiştir) bulunur. solda), her biri karşılık gelen bir direksiyon cihazı ve bir çelik halat kılavuzu ile.

İşleme Ekipmanları: CNC İşleme Merkezi

Yivlerin Dönüş Yönü: Sol

Tel Halat Çapı: 3 MM~65 MM

Her Katman Turu: 20.5 tur

Katman: 5 Katman

İp Yiv Tipi: LEBUS İp Yiv

Halat Sayısı: İki
