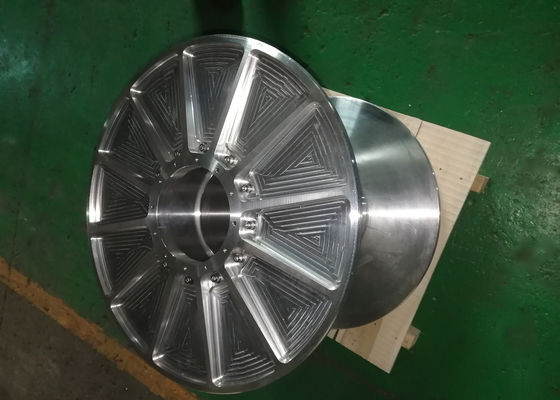

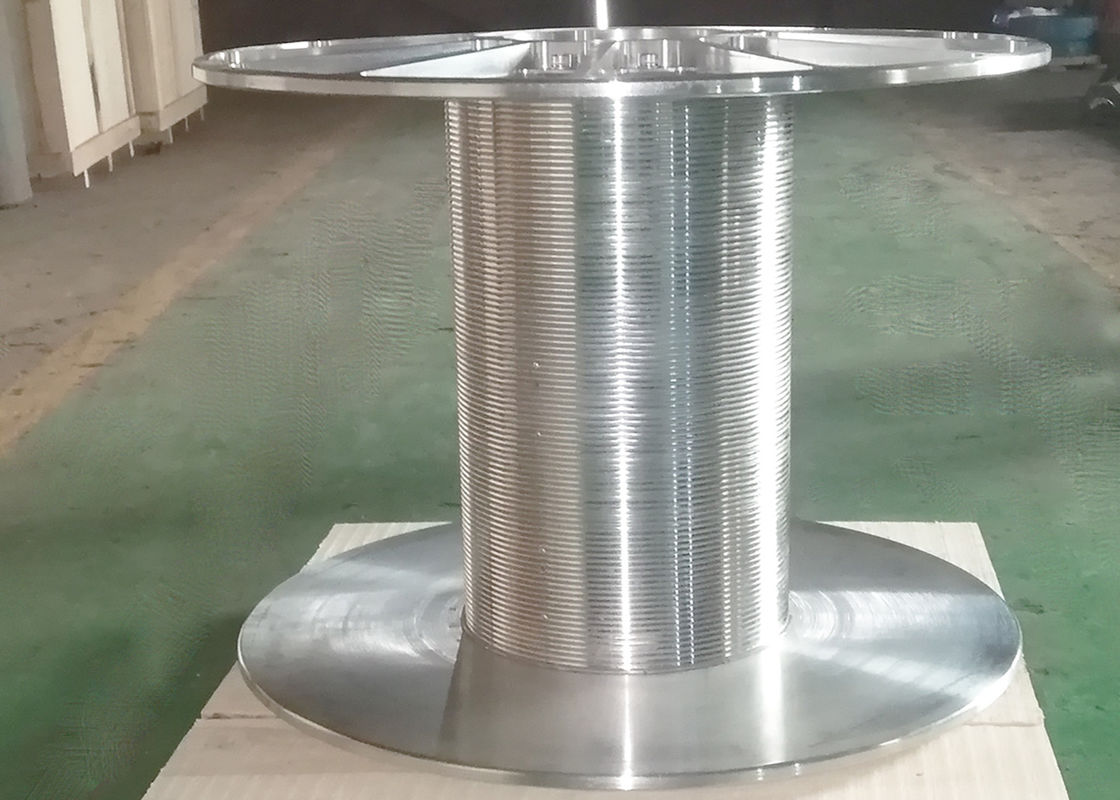

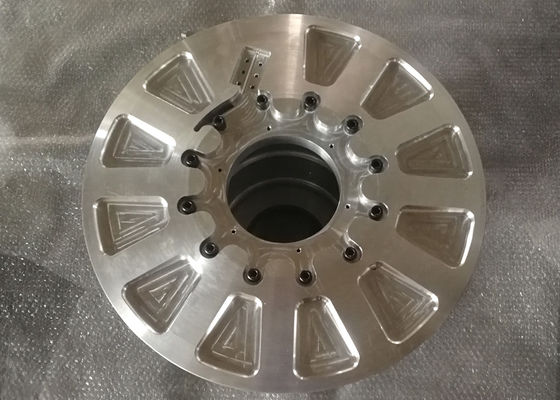

İnşaat İçin Çok Amaçlı 4mm Metal Kablo Tamburu Genişletilmiş Tel

Kaldırma nesnesi için Uzatılmış Tel Halat Kaygan Kablo vinç Tamburu

Davul önemli parçalarından biridirkaldırma makineleri, kaldırma mekanizmasında veya çekme mekanizmasında tel halatı sarmak için kullanılır.Hidrolik veya elektrikli tahrik tertibatının sağladığı tahrik kuvveti tel halata aktarılarak tahrik tertibatının dönme hareketi gerekli olan doğrusal harekete dönüştürülür.

1. Sarım tabakası sayısına göre:

1) Tek sargı:Tambur üzerine sadece 1 kat tel halat sarılır, genellikle tambur üzerinde spiral oluk açılır.davulyüzey.

2) Çift sarma:Tambur 2 kat tel halat ile sarılır, spiral yivler veya lebus yivler kullanılabilir.

3) Çoklu sarma:Tambur üzerine sarılan çok katmanlı tel halat, özellikle büyük kaldırma yüksekliği veya kompakt mekanizma durumları için kullanılır, tamburun yüzeyinde lebus oluklarını keser.

2. İşleme yöntemine göre:

1)Döküm Tamburu:Döküm malzemesi genellikle dökme çelik veya dökme demirdir.

2) Kaynak Tamburu:Tambur göbeği dikişsiz borudan yapılır veya çelik levha, kaynak flanşı ve tambur ile haddelenirçekirdekve işlemeden önce kaynak stresinin ortadan kaldırılması.

3. Davul segmentasyonu sayısına göre

1) Çift sarma:Bir tamburun etrafına iki tel halat sarılabilir. Halat aynı yönde veya ters yönde sarılabilir.

2) Çoklu sarma:Bir tamburun yüzeyi, her biri ayrı ayrı halat sarmak için kullanılabilen bölmelerle birkaç tambura bölünmüştür.

Dört tamburlu vinç, dört kancalı vinç.Tambur döndüğünde, biri konteyneri yukarı, diğeri aşağı kaldıran dört tel halat, sırasıyla tamburdan, tamburun altından bir tambur üzerine sabitlenir.

Yapısal bileşenler

Vincin temel bileşenleri olan tambur, tambur mili düzeneği.

Mekanik fren ve su freni (elektromanyetik fren) dahil olmak üzere fren mekanizması.

Gevşek tel tokayı sıkmak, ağır nesneleri kaldırmak için kullanılan kedi kafası ve kedi kafası mili tertibatı;Ağır teçhizat vinci ayrıca karotiyeri çıkarmak için bir salma tamburu içerir.

Şanzıman mili ve tambur miline ek olarak dahili değişken hızlı vinç için iletim sistemi, güç ve hareket aktarımının tanıtımı ve dağıtımı, kedi kafası mili, aynı zamanda zincirler, dişliler, şaft parçaları ve döner tabla ara şanzıman mili dahil.

Dişler, dişler, pnömatik debriyaj, delici konsolu, kontrol valfi parçaları vb. dahil olmak üzere kontrol sistemi, makine kontrol sisteminin ayrılmaz bir parçasıdır

Yağlama sistemleri, tereyağlı yağlama, damla yağlama ve conta tahriki, sıçratma veya zorlamalı yağlama dahil.

Kaynaklı çerçeveli veya kabuk çerçeveli bir destek sistemi.

İşleme Ekipmanı: CNC İşleme Merkezi

Yivlerin Dönüş Yönü: Sol Yön

Tel Halat Çapı: 3 MM~65 MM

Her Katman Turu: 20,5 tur

Katman: 5 Katman

Halat Yiv Tipi: LEBUS Halat Yiv

Halat Sayısı: İki
