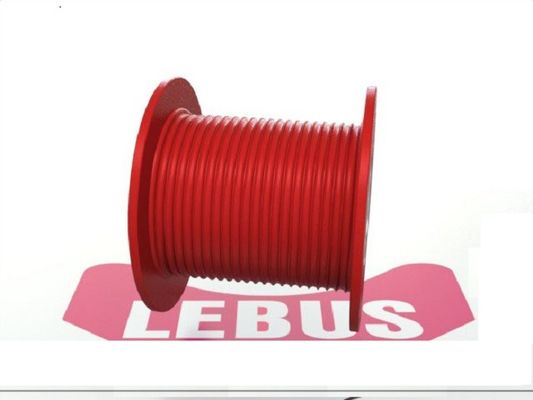

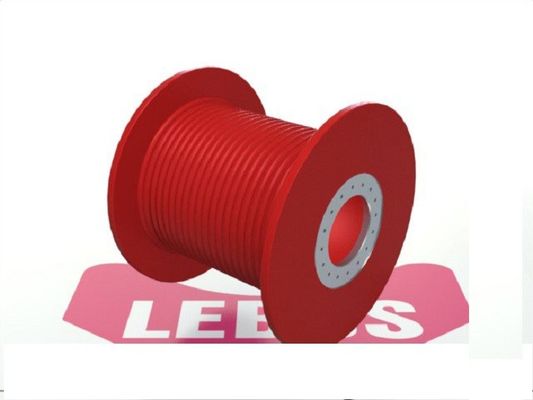

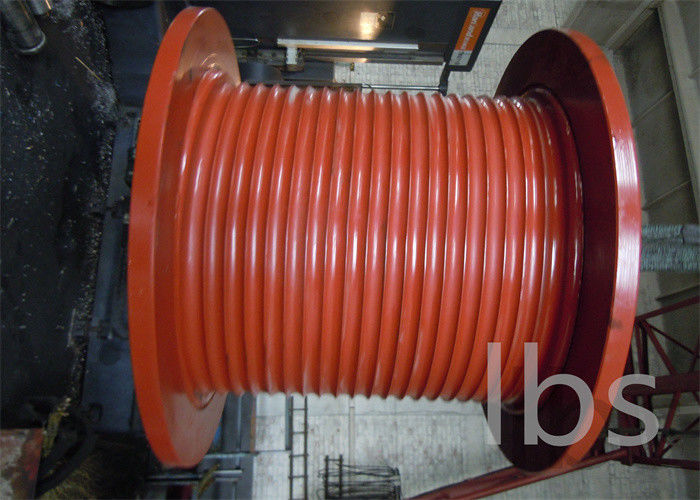

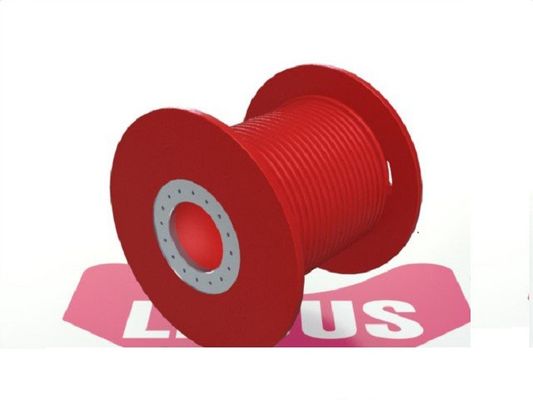

Özelleştirilebilir Kaldırma Ekipmanları Lebus Yivli Tel Halat Tek Vinçli Tambur
ürün tanıtımı
Yivli Vinç Tambur Malzemesi: Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik, Alüminyum, Yüksek Mukavemetli Çelik, vb.
Malzeme Standartları: GB, AISI, ASME, ASTM, JIS, DIN, ...
Ortam Sıcaklığı: -40 °C ila +45 °C
Depolama Ortam Sıcaklığı: -40 °C ila +50 °C
Oluk Tipi Tambur: Spiral Oluklar veya Lebus Oluklar
Tamburun Dönüş Yönü: Sol veya Sağ
İşleme yöntemi: Makine İşi
Tel Halat Çapı: 3 MM~100 MM
İşleme Ekipmanları: CNC işleme merkezi
Ürün Bilgisi
| Pürün adı |
Özelleştirilebilir Kaldırma Ekipmanları Lebus Yivli Tel Halat Tek Vinçli Tambur |
| renk |
sarı/siyah/gri/özel olarak |
| boy |
35*35*20 |
| Çekmek |
8/10/15/20 |
| katman |
1-7 |
| Tel halat kapasitesi |
17-230 |
| Hidrolik motor |
adet olarak |
| Gezegen küçültme oranı |
ben=5.23 |
| L/dak |
36/56 |
Teknik parametreler
|
Numara:
|
Tel çapı (mm)
|
Çekme Kuvveti (KN)
|
Dönüş Yönü
|
Tambur Çapı (mm)
|
Tambur Uzunluğu (mm)
|
|
1
|
3~8
|
3~10
|
Sol, Sağ
|
>160
|
<1000
|
|
2
|
10~16
|
12~20
|
Sol, Sağ
|
>320
|
<1000
|
|
3
|
18~24
|
20~80
|
Sol, Sağ
|
>480
|
<1000
|
|
4
|
26~32
|
100~120
|
Sol, Sağ
|
>640
|
<1000
|
|
5
|
34~40
|
150~200
|
Sol, Sağ
|
>800
|
<1000
|
|
6
|
42~50
|
240~400
|
Sol, Sağ
|
>1000
|
<1000
|
Lebus oluğunun servis koşulları
1. Tambur flanşları, yük altında dahi her koşulda tambur duvarına dik olacaktır.
2. Halat, oluk duvarına çarpacak şekilde, sarma işlemi sırasında gerilim altında tutulmalıdır.Sarma bu koşulu sağlayamadığında baskı silindiri kullanılmalıdır. Genellikle halat geriliminin en az %2 kopma gerilimi veya %10 çalışma yükü olması tavsiye edilir.
3. Filo açısı aralığı genellikle hiçbir zaman 1,5 dereceden fazla ve 0,25 dereceden az olmamalıdır.
4. Tamburdan çıkan tel halat kasnağı dolaşırken, kasnağın merkezi tamburun merkezinin üzerinde olmalıdır.
5. Halat, maksimum yük altında bile gevşek değil, yuvarlak tutulmalıdır.
6. Halat, dönme önleyici yapıda olmalıdır.
7. Pls, farklı yük altında halat çapının değişimini ölçün.
Ürün avantajı:
Genel yivsiz (pürüzsüz) tambur ve spiral yivli tambur ile karşılaştırıldığında, Yivli Çelik Tambur Kovanları, çok katmanlı çelik tel halatın düzgün sarılmasında bariz avantajlara sahiptir.Lbs çift kat halat oluğu, çelik tel halatın sarılmasını daha düzgün hale getirir ve tabakalar arasındaki yük eşit olarak dağıtılır, çelik tel halat düzenleme sürecinde düzensiz, düzensiz sarım ve halat ısırmasını azaltır, çelik tel halatın hasarını azaltır, uzatır çelik tel halatın hizmet ömrü, ekipmanın çalışmasının güvenliğini artırır ve düzensiz halat değişimi nedeniyle mekanik ekipmanın kapanma süresini önler.
LEBUS oluk tasarım çizimi
