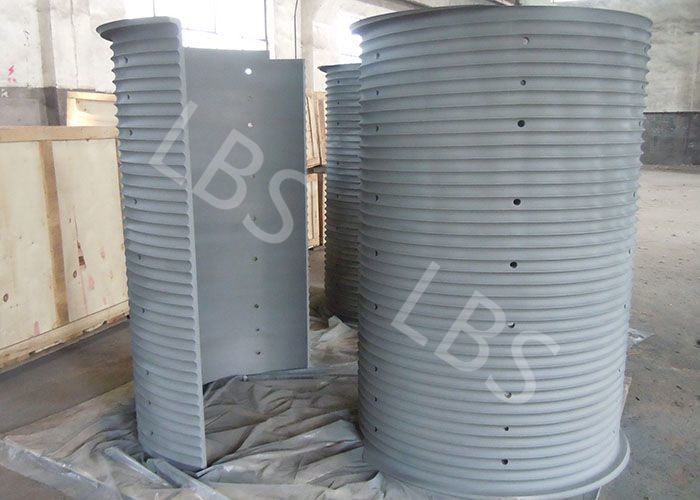

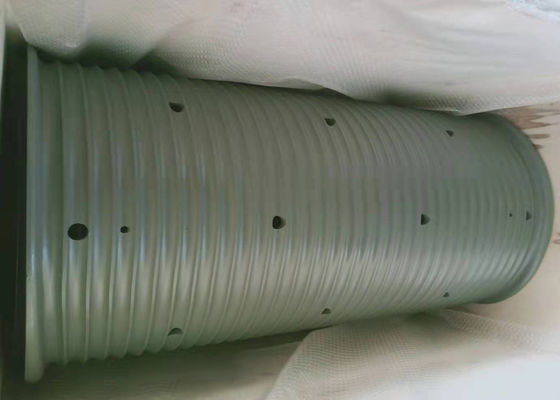

Maden Sevk Vinç için Galvanizli Finish LBS Yivli Davul Kovanları
Madencilik operasyon vinç parametreleri
Dış tel halat statik gerilimi: 10KN;
Dış tel halat hızı: ≥ 1.00m /s;
Halat kapasitesi: 450m;
Tel halat çapı: 12mm;
Tambur çapı: 220mm;
Tambur genişliği: 307 mm;
Motor modeli: YBJ-11.4;
Motor gücü: 11.4KW;
Motor hızı: 1470r/dak;
Toplam hız oranı: 41;
Vinç ağırlığı: 578Kg;
Motor dahil;
Boyutlar: 1073×766×727 mm;
Aleve dayanıklı manyetik yol verici: QBZ-80/1140/660;
Aleve dayanıklı kontrol düğmesi: LA81-3.
Silindirlerin önemi
Tambur, vincin en önemli parçalarından biridir.
genel bakış arasında Lebus Yivli
LBS tamburu, yurt dışından getirilen tel halatın çok katmanlı sarılması için bir tür oluktur.Tamburdaki bu halat oluğu nedeniyle
Çevresel bölümün çoğu, yalnızca çok küçük bir bölümde ve flanş uç yüzü kesişiminde, flanş uç yüzüne paralel tutulur,
Ancak bir dönme olgusu vardır, buna da "katlanır halat oluğu" denir.
Yıllarca süren pratik kullanım, özel halat oluk yapısına sahip bu tür tamburların çok katmanlı sarma ipinin zorluğunu iyi çözebileceğini kanıtlamıştır.
Çift katlamalı kablo oluğu sistemi, tambur üzerindeki çok katmanlı sarım tel halatın tamburun içine tamamen düzgün bir şekilde çekilmesini ve tamburdan dışarı sarılmasını sağlar.
LBS Groroved'in Avantajı
Bu sistem halatların ömrünü uzatmak için hala en etkili ve mükemmel yöntemdir.Testler, Tel halat spesifikasyonlarının halat oluğuna uyduğunu göstermiştir, Lebus tamburu, tel halatın ömrünü %500'den fazla uzatabilir.
LBS halat oluğu, yükü katmanlar arasında eşit olarak dağıtır ve uygulama, tel halatın ömrünü büyük ölçüde uzattığını kanıtlar.Aslında, test yüzeyi tel halat ömrünü %500'den fazla uzatabilir.Tel halat hasarını azaltmak, güvenliği artırır ve makine duruş süresini azaltır.
ürün tanıtımı
Manşon malzemeleri: Düşük karbonlu çelik 20#,16Mn,Q235B,Q355B/D/E
Kolları kullanın: Vinçin düz tambur göbeğine kaynaklı veya cıvatalıH
Kolların dönüş yönü: Sol veya Sağ
İşleme ekipmanı: CNC işleme merkezi
Çalışma ortamı: İç mekan, dış mekan, yağmur ve toz ortamı
Çalışma yüksekliği: 2000M'den fazla değil
Çalışma Sıcaklığı: -40~+50 SantigratVincin düz tambur göbeğine kaynaklı veya cıvatalı
Teknik parametreler ve uygulama:
| Numara: |
Tel çapı (mm): |
dönüş yönü |
Ana davul
çap (mm) |
Ana tambur uzunluğu (mm) |
Başvuru |
| 1 |
8 10 13 |
Sol, Sağ |
430 |
763 |
Petrol workover teçhizat vinci,
Çekme vinci
Kule vinci |
| 2 |
13 18 20 |
Sol, Sağ |
623 |
1144 |
mühendislik vinç,
Kaldırma vinci, Paletli vinç |
| 3 |
22 25 26 |
Sol, Sağ |
730 |
1220 |
Petrol workover teçhizatı,
Günlük Vinç |
| 4 |
18 22 32 |
Sol, Sağ |
670 |
1240 |
Sondaj Vinç,
çizim işleri |
| 5 |
28 32 36 40 |
Sol, Sağ |
560 |
630 |
Döner Sondaj Vinç,
Kaldırma ekipmanları |
| 6 |
26 28 32 45 |
Sol, Sağ |
760 1146 |
1970 1765 |
Açık Deniz Vinç,
Deniz vinci, Demirleme vinci |
Ürün yapısı:
Entegre halat yivli tambur: yivli halat tamburları (gerektiği gibi cıvatalı veya kaynaklı flanşlı veya flanşsız). Flanşlı vinç tamburu, LBS yivi, müşterilerin gereksinimlerine göre doğrudan tambur gövdesine kesilir, flanşlar ya kaynaklıdır ya da vidalıdır.oluk geometrisi halat yapısı, çapı ve uzunluğu ve uygulamaya göre belirlenir.tambur, fiili çalışma koşulları için gerekli montaj boyutlarına sahiptir.
Ürün avantajı:
Genel yivsiz (pürüzsüz) tambur ve spiral yivli tambur ile karşılaştırıldığında, Yivli Çelik Tambur Kovanları, çok katmanlı çelik tel halatın düzgün sarılmasında bariz avantajlara sahiptir.Lbs çift kat halat oluğu, çelik tel halatın sarılmasını daha düzgün hale getirir ve tabakalar arasındaki yük eşit olarak dağıtılır, çelik tel halat düzenleme sürecinde düzensiz, düzensiz sarım ve halat ısırmasını azaltır, çelik tel halatın hasarını azaltır, uzatır çelik tel halatın hizmet ömrü, ekipmanın çalışmasının güvenliğini artırır ve düzensiz halat değişimi nedeniyle mekanik ekipmanın kapanma süresini önler.
