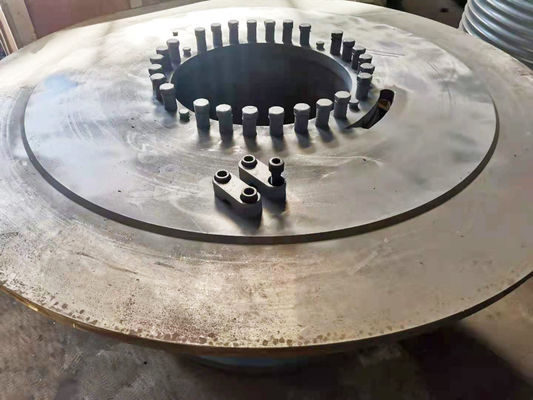

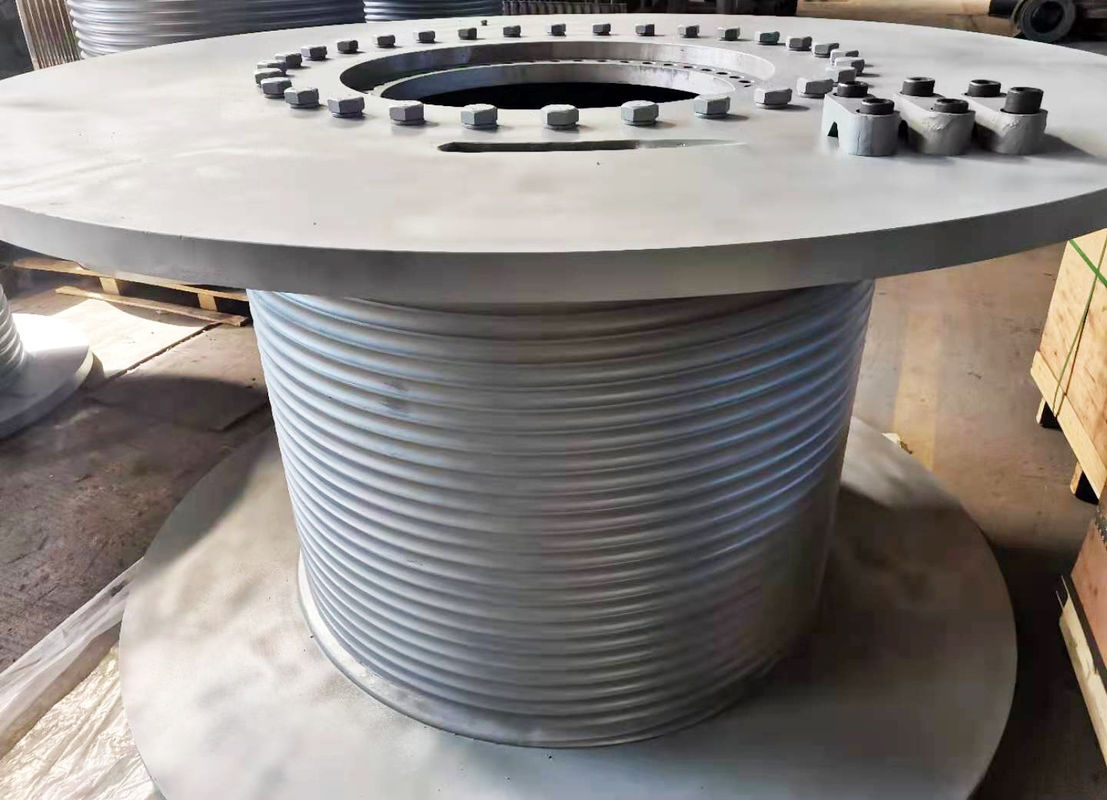

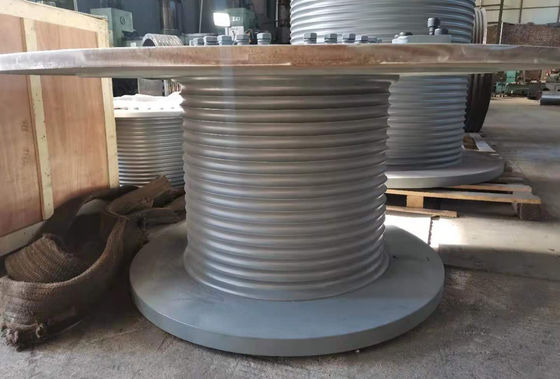

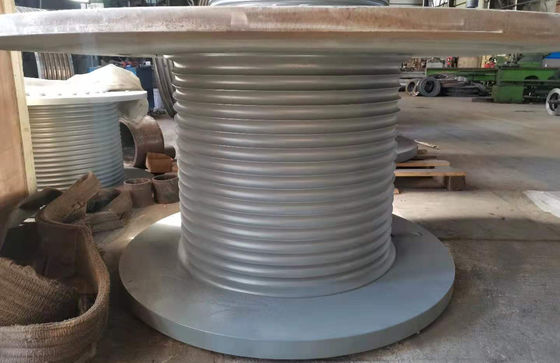

34mm Yivli Kablo Tamburu

Düz Karbon Çelik Lebus Oluklar 34mm Halatlı Vinç Tamburu

Tel Halatlı Vinç Tamburunun Tasarım Parametreleri

1. Tambur çapı

2. Flanşlar arasındaki genişlik

3. Tel halat veya kablo çapı

4. Tel halatın dönüş yönü: sol ve sağ

7. Tamburun malzemesi

8. Flanş çapı

9. Tel halatın maksimum çalışma yükü

10. Tel halat/kablonun maksimum kapasitesi

11. Tambur ve sabit kasnağın konum açısı

12. İp giriş modu

13. Mümkünse ayrıntılı tambur çizimleri sağlayın:

Not: Tambur, entegre tip ve bölünmüş tipe ayrılmıştır, İntegral çizim işlemine ihtiyaç duyar.

Bölünme iç çapa, dış çapa, uzunluğa, tel halatın çapına, ip oluğunun yönüne (sol veya sağ) ihtiyaç duyar.

Olukların Özellikleri

1. Her katmanda tel halat sarmayı düzenli ve eşit mukavemetli hale getirmek için özel oluğa sahiptir.

2. Halatın tambura uyguladığı kuvvetler tam olarak hesaplanabilir.

3. Sarma tamamen kontrol altındadır, bu da alt katmanların üst katmanlar tarafından ezilmesini veya sıkışmasını önler.

4. Olukla birlikte, tamburdaki sürekli oluk flanşa paraleldir, ancak her bir Revelution'da oluğun tambur boyunca yarım adım boyunca hareket ettiği ve her adım için bir çekme hareketi adımı verdiği iki çapraz nokta vardır.

Çizimin Anahat Yapısı

Teknik parametreler

İşleme Tekniği
